膜盒式疏水阀

更新时间:2023/2/16

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,膜盒式疏水阀售前、售中、售后专业服务。

  产品名称: 膜盒式疏水阀   产品型号: CS16H,CS46H
  驱动方式: 自动   连接形式: 螺纹,焊接,法兰
  结构形式: 膜盒式   密封结构: 水封
  压力范围: 1.0MPa-4.0MPa   公称通径: DN15-100
  常用材质: 铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

膜盒式疏水阀产品介绍:

CS16H,CS46H膜盒式蒸汽疏水阀(蒸汽压力平衡式)是目前国际上.常用的节能型疏水阀。膜盒式疏水阀的反应非常灵敏,工作时阀前存有高温凝结水,无蒸汽泄漏,节能效果显著。
膜盒式蒸汽疏水阀特点:

自动排空气,体积小,不怕冻,任意位置都可安装;维护方便,在管线上可以检查修理和更换零件;背压率 ≤80% ,膜盒坚固,使用寿命长。 膜盒式疏水阀适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水,使用范围广。

膜盒式疏水阀,CS16H,CS46H膜盒式蒸汽疏水阀工作原理
膜盒式蒸汽疏水阀的主要动作元件是金属膜盒,内充一种气化温度比水的饱和温度低的液体。装置刚起动时,管道出现低温冷凝水,膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高,膜盒内充液开始蒸发,膜盒内压力上升,膜片带动阀心向关闭方向移动,在冷凝水达到饱和温度之前,疏水阀完全关闭,膜盒随蒸汽温度变化控制阀门开关,起到阻汽排水作用。有开阀温度低于饱和温度 15 ℃和 30 ℃两种膜盒供选择。

膜盒式疏水阀,CS16H,CS46H膜盒式蒸汽疏水阀主要零部件

序号 名称 材料
1 螺柱 35CrMoA
2 螺母 45
3 标牌 304
4 阀盖 WCB
5 双金属片膜盒 304
6 双金属片膜盒密封座 304
7 石墨垫片 石墨
8 垫片 H62
9 滤网 304
10 阀体 WCB
11 垫片 H62
12 螺堵 Q235

膜盒式疏水阀主要外形尺寸

型号 口径DN L H h W
CS46H-16C
CS46H-25C
CS46H-40C
15 150 62 58 72
20 150 62 58 72
25 160 62 58 72
32 230 87 65 95
40 230 87 65 95
50 230 87 65 95

膜盒式疏水阀主要外形尺寸

型号 口径DN L H h W
CS16H-16C
CS16H-25C
CS16H-40C
15 100 62 58 72
20 100 62 58 72
25 120 62 58 72
32 150 87 68 95
40 160 87 68 95
50 160 87 68 95

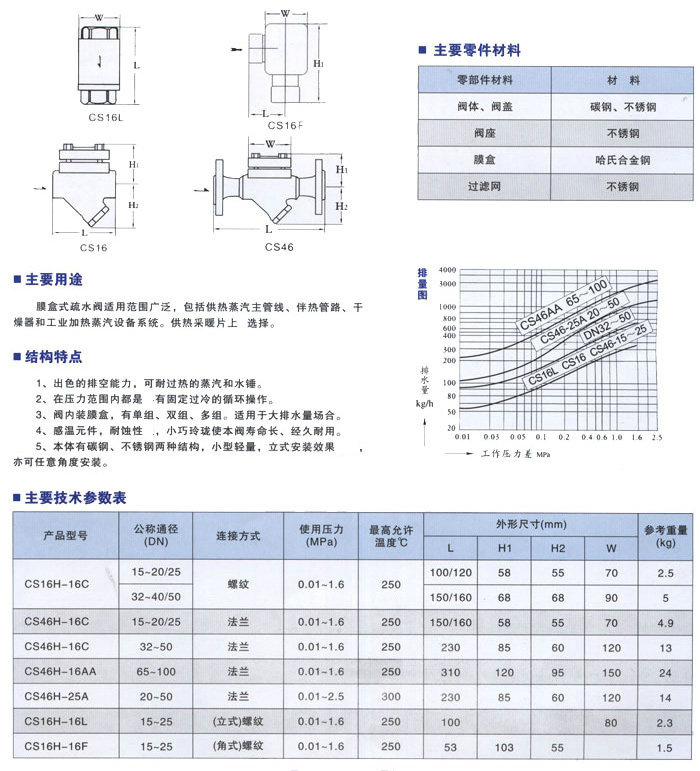

膜盒式疏水阀,CS16H,CS46H膜盒式蒸汽疏水阀尺寸结构图:膜盒式疏水阀,CS16H,CS46H膜盒式蒸汽疏水阀尺寸结构图

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。
