浮球式疏水阀

更新时间:2023/2/16

质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,浮球式疏水阀售前、售中、售后专业服务。

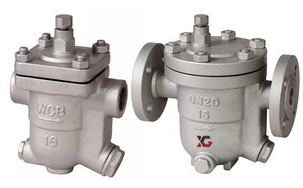

产品名称: 浮球式疏水阀 产品型号: CS41H,CS11H
驱动方式: 自动 连接形式: 螺纹,法兰
结构形式: 浮球式 密封结构: 水封
压力范围: 1.6MPa-4.0MPa 公称通径: DN15-150
常用材质: WCB,不锈钢等 铭牌: 雄工品牌

产品说明 相关产品 订货流程

浮球式疏水阀,自由浮球式疏水阀根据浮力的原理:

使阀体内的浮球随水位变化作升降运动,以达到阀门启闭,即排水阻汽的作用。尤其对压力低、排水量低和温度稳定性要求,不宜带存凝结水的蒸汽设备更为适用。能排连续饱和水,至使设备凝结水滞存量较少、升温快、加热温度稳定。自由浮球式疏水阀有自动排冷空气装置,无汽锁现象,工作平衡无噪音。能连续排水、性稳定、排水量多、漏水量小。

浮球式疏水阀,自由浮球式疏水阀主要零部件

序号 名称 材料
1 阀体 WCB
2 浮球 304
3 封圈 2Cr13
4 尾螺 2Cr13
5 并冒 2Cr13
6 平垫圈 H62
7 平垫圈 H62
8 挡圈 65Mn
9 滤网 304
10 螺母 45
11 螺柱 35CrMoA
12 石墨封圈 304+石墨
13 阀盖 A105
14 螺堵头 2Cr13
15 阀座 Q235
16 磨合膨胀片 304
17 弹簧 304
18 保护套 304

浮球式疏水阀,自由浮球式疏水阀主要外形尺寸

产品型号
Produstion Type
口径 尺寸Dimensions
DN L H D D1 D2 b f Z-φd
CS41H-16C、25 C、40C
CS41H-16 B、25 B、40B
15 195 195 95 65 45 14 2 4-φ14
20 195 200 105 75 55 14 2 4-φ14
25 215 225 115 85 65 14 2 4-φ14
CS41H-16C、25 C、40C
CS41H-16D、25 D、40D
25 270 245 115 85 65 14 2 4-φ14
32 270 250 135 100 78 16 2 4-φ18
40 280 290 145 110 85 16 3 4-φ18
50 290 300 160 125 100 16 3 4-φ18
CS41H-16C、25C
CS41H-16F、25F
50 410 380 160 125 100 16 3 4-φ18
65 410 380 180 145 120 18 3 4-φ18
80 430 420 195 160 135 20 3 8-φ18
100 430 440 215 180 155 20 3 8-φ18
125 480 510 245 210 185 22 3 8-φ18
150 480 510 280 240 210 24 3 8-φ23

浮球式疏水阀,自由浮球式疏水阀主要外形尺寸

尺寸
Dimensions
型号Type CS11H-16C
口径DN 15 20 25 32 40 50
L 150 150 150 270 280 290
H 195 195 195 250 290 300
h 103 103 103 108 108 108

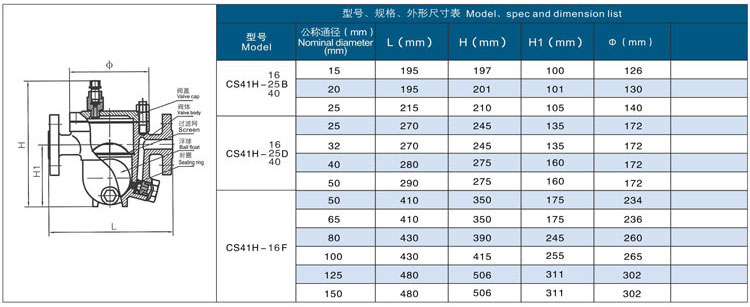

浮球式疏水阀,自由浮球式疏水阀参数尺寸图:

浮球式疏水阀,自由浮球式疏水阀参数尺寸图:浮球式疏水阀,自由浮球式疏水阀参数尺寸图:自由浮球立式疏水阀尺寸结构图:自由浮球立式疏水阀尺寸结构图:自由浮球立式疏水阀尺寸结构图
