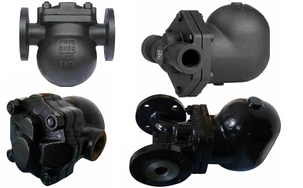

杠杆浮球式疏水阀产品介绍:
广泛用于工业蒸汽加热设备,各种热交换器及干燥机、夹套锅等,应用于冷凝水特大排量在的工作场合。
杠杆浮球式疏水阀,FT44H杠杆浮球式蒸汽疏水阀特点:
此大排量型蒸汽疏水阀,在整个工作压力范围内无需调整和更换内件,即可充分排除大量的疑结水。排水过冷度可达0℃,特别适合用于疑结水量的工作场合。
杠杆浮球式疏水阀结构特点及工作原理:
1、采用轧装阀机械(SCCV开关方式),有密封性和耐久性。
2、平衡双阀座设计,比疏水阀体积小而排量大,排量场和更能发挥。
3、内装双金属片空气自动排放阀,可防止空气气堵和蒸汽汽锁。
4、采用的U型双金属通气口,可缩短设备起动时间。
5、全部部件安装在阀盖上,阀无需从配管上卸下,就可维修保养,简单方便。
杠杆浮球式疏水阀主要零部件
序号 |
名称 |
材料 |
1 |
阀体 |
WCB |
2 |
密封板 |
Q235 |
3 |
弹子密封座 |
304 |
4 |
支架 |
304 |
5 |
螺柱 |
35CrMoA |
6 |
螺母 |
45 |
7 |
垫圈 |
H62 |
8 |
膜盒密封座 |
304 |
9 |
膜盒 |
304 |
10 |
杠杆 |
304 |
11 |
浮球 |
304 |
12 |
阀盖 |
WCB |
杠杆浮球式疏水阀 主要外形尺寸
型号 |
口径DN |
L |
H |
h |
W |
FT44H |
15 |
150 |
159 |
70 |
102 |
20 |
150 |
159 |
70 |
102 |
25 |
160 |
159 |
70 |
106 |
32 |
270 |
225 |
153 |
178 |
40 |
270 |
225 |
153 |
178 |
50 |
270 |
225 |
153 |
178 |
65 |
270 |
225 |
153 |
178 |
80 |
350 |
300 |
90 |
210 |
100 |
350 |
300 |
90 |
210 |
杠杆浮球式疏水阀主要外形尺寸
型号 |
口径DN |
L |
H |
h |
W |
FT14H |
15 |
121 |
148 |
70 |
112 |
20 |
121 |
148 |
70 |
112 |
25 |
145 |
158 |
70 |
112 |
32 |
270 |
225 |
153 |
172 |
40 |
270 |
225 |
153 |
172 |
50 |
270 |
225 |
153 |
172 |
杠杆浮球式疏水阀主要外形尺寸
型号 |
口径DN |
L |
H |
h |
W |
FT43H |
15 |
150 |
250 |
190 |
118 |
20 |
150 |
250 |
190 |
118 |
25 |
160 |
250 |
190 |
118 |
32 |
230 |
335 |
270 |
175 |
40 |
230 |
335 |
270 |
175 |
50 |
230 |
350 |
280 |
175 |
杠杆浮球式疏水阀主要外形尺寸
型号 |
口径DN |
L |
H |
h |
W |
FT13H |
15 |
120 |
199 |
124 |
110 |
20 |
120 |
199 |
124 |
110 |
25 |
120 |
204 |
129 |
110 |
32 |
120 |
204 |
129 |
110 |
杠杆浮球式疏水阀主要外形尺寸
型号 |
口径DN |
L |
H |
h |
W |
S41H-50L |
15 |
310 |
230 |
198 |
135 |
S41H-50L |
20 |
310 |
230 |
198 |
135 |
S41H-50L |
25 |
310 |
230 |
198 |
135 |
S41H-50L |
40 |
360 |
295 |
198 |
170 |
S41H-50L |
50 |
360 |
295 |
198 |
170 |
SF-50WL(垂直式) |
50 |
320 |
250 |
160 |
160 |
SF-50WL |
50 |
270 |
250 |
160 |
324 |
UNA23H/UNA26H |
15-20 |
145 |
128 |
60 |
90 |
UNA23H/UNA26H |
25 |
145 |
128 |
60 |
90 |
UNA23H/UNA26H |
32-50 |
145 |
128 |
60 |
90 |
杠杆浮球式疏水阀,FT44H杠杆浮球式蒸汽疏水阀尺寸图:
