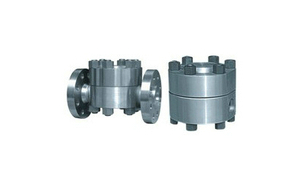

高温高压圆盘式疏水阀,KRF3,HRW3高温高压圆盘式疏水阀产品介绍：

用于高温高压的饱和和蒸汽主管和透平机的蒸汽亚临界状态使用。阀内部装有自动吹除装置。皇冠式阀片、密封可靠。蒸汽保温装置，节能。可迅速排出设备起动时的空气殛冷凝结水、排量大、漏汽率小。抗蚀性强．动作可靠，经久耐用。在工作压力范围内，无需调整，节能效果。

高温高压圆盘式疏水阀主要零部件

序号	名称	材料
1	螺柱	B16
2	螺母	20CrMo
3	阀盖	F22
4	阀座盖	F22
5	阀片	F22
6	垫圈	石墨
7	阀座	F22
8	阀套	F22
9	石墨垫圈	304+石墨
10	滤网	304
11	阀体	F22
12	垫圈	石墨
13	阀座顶杆	F22

高温高压圆盘式疏水阀主要外形尺寸

型号	口径DN	L	H	h	W
CS49H-100I KRF-600LB KRF3-600LB	15	230	112	23	135
	20	230	112	23	135
	25	230	116	27	140
	32	320	153	33	180
	40	320	153	33	180
	50	320	157	37	195

高温高压圆盘式疏水阀主要外形尺寸

型号	口径DN	L	H	h	W
CS49H-160I KRF-900LB KRF3-900LB	15	230	112	23	135
	20	230	112	23	135
	25	230	116	27	140
	32	320	153	33	180
	40	320	153	33	180
	50	350	160	40	220

高温高压圆盘式疏水阀主要外形尺寸

型号	口径DN	L	H	h	W
CS69H-100I CS19H-100I HRW-600LB HRW3-600LB	15	125	112	23	135
	20	125	112	23	135
	25	130	116	27	140
	32	168	153	33	180
	40	168	153	33	180
	50	185	160	40	200

高温高压圆盘式疏水阀主要外形尺寸

型号	口径DN	L	H	h	W
CS69H-160I CS19H-160I HRW-900LB HRW3-900LB	15	125	112	23	135
	20	125	112	23	135
	25	145	119	30	155
	32	185	157	37	195
	40	185	157	37	195
	50	205	163	43	220

高温高压圆盘式疏水阀,KRF3,HRW3高温高压圆盘式疏水阀尺寸结构图:
