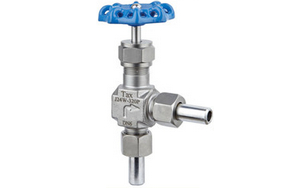

外螺纹角式针型阀,J24W/H外螺纹角式针型阀产品介绍：
是一种可以调整的阀门用途，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀，仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。
外螺纹角式针型阀,J24W/H外螺纹角式针型阀应用规范
2、连接形式：对焊式管接头；内螺纹连接
3、结构特征：锥面密封；浮动阀瓣;直角式通道
4、阀门检验和试验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定
外螺纹角式针型阀,J24W/H外螺纹角式针型阀主要零件材料
|
零件名称Part name
|
阀体、阀盖Body,Bonnet
|
阀杆、阀瓣Stem,Disc
|
填料Packing
|
|
J24W-160P-DN3
|
铬镍不锈刚
|
不锈钢
|
PTFE、柔性石墨
|
|
J24W-320P-DN6
|
优质碳钢
|
铬镍不锈钢
|
PTFE、柔性石墨
|
外螺纹角式针型阀,J24W/H外螺纹角式针型阀主要性能规范
|
型号Type
|
公称压力(MPa)
|
试验压力PS(MPa)
|
工作压力(MPa)
|
工作温度(℃)
|
适用介质
|
|
壳体
|
密封（液）
|
密封（气）
|
|
J24W-160P-DN3
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
P≤200℃
|
液化石油气水、油品等
|
|
J24W-320P-DN6
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
C≤425℃
|
外螺纹角式针型阀,J24W/H外螺纹角式针型阀主要外形及连接尺寸(mm)
|
型号
|
公称直径DN(mm)
|
尺寸
|
重量(Kg)
|
|
L1
|
Do
|
D2
|
H
|
H1
|
D1
|
|
J24W-160P-DN3
|
3
|
80
|
65
|
159
|
170
|
14
|
3
|
1.0
|
|
J24W-320P-DN6
|
6
|
80
|
65
|
159
|
170
|
14
|
6
|
1.0
|
