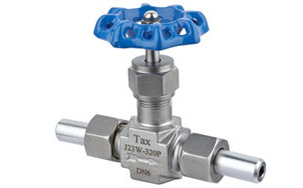

外螺纹针型阀,J21W外螺纹针型阀主要技术参数：
J21W外螺纹针型阀是仪表测量管路系统中重要组成部分,作开启或切断管道通路用。适用介质液化石油气水、酸、蒸汽、油品等。
外螺纹针型阀工作温度：
PTFE 填料：-54°C 至 232°C (-65°F 至 450°F)
石墨填料：-54°C 至 649°C (-65°F 至 1200°F)
流量孔通径：0.157 in. (4.0 mm)，CV：0.35
上下阀杆设计，上阀杆螺纹滚丝成形，比车加工螺纹有硬度和光洁度，不易咬死，下阀杆表面经抛光硬化
上阀杆螺纹的润滑脂与系统介质隔离
非旋转的下阀杆上下运动代替螺纹升降，减少每个
行程对填料的磨擦，减少阀座和阀头之间的咬合
手柄采用不锈钢304手柄，外表美观，使用寿命长
每只阀门在出厂前均以额定工作压力的氮气进行密封测试
外螺纹针型阀,J21W外螺纹针型阀零部件
零件名称 |
阀杆、阀盖 |
阀杆、阀瓣 |
填料 |
J21W-16P |
铬镍不锈钢 |
铬镍不锈钢 |
PRFE、柔性石墨 |
J21W-40、J23W-160 |
优质碳钢 |
铬不锈钢 |
外螺纹针型阀,J21W外螺纹针型阀主要性能规范
型号 |
公称压力（MPa） |
试验压力（MPa） |
工作压力（MPa） |
工作温度（℃） |
适用介质 |
壳体 |
密封（液） |
密封（气） |
J21W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤200℃ |
液化石油气水、油品等 |
J21W-40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
J21W-160 |
16.0 |
17.6 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
J21W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
外螺纹针型阀,J21W外螺纹针型阀主要外形及连接尺寸
公称直径（mm） |
尺 寸 |
重量（Kg） |
D0 |
D1 |
D2 |
L |
H1 |
H2 |
M |
6 |
70 |
14 |
6 |
135 |
96 |
106 |
20×1.5 |
0.8 |
10 |
80 |
18 |
10 |
156 |
115 |
125 |
24×1.5 |
1.1 |
15 |
100 |
22 |
15 |
180 |
122 |
132 |
30×2 |
2.0 |
20 |
110 |
28 |
18 |
185 |
156 |
166 |
36×2 |
3.0 |
25 |
140 |
33 |
22 |
185 |
169 |
180 |
42×2 |
3.2 |
