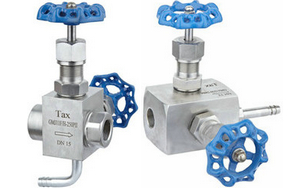

GMJ11F-250I高密封取样阀,GMJ11H-250II高密封取样阀结构形式
1、取样用截止阀通过外加取样排放装置,保证了管路中压力表的正确安装使用,达到了放空、取样的目的。有一阀两用的功能。
2、该阀密封结构为硬软双质密封设计。密封面避开了介质的直接冲刷。
3、本阀广泛用于油田、化工、轻工、电力。冶金等装置的自控系统中。
GMJ11F-250I高密封取样阀,GMJ11H-250II高密封取样阀应用规范
1、设计制造:GB/T 12224-1989;JB/ T 7747-1995
2、连接形式:内螺纹连接
3、结构特征:硬软双密封副;浮动阀瓣
4、阀门检验和试验:GB/T 13927-1992
5、材料:碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定
GMJ11F-250I高密封取样阀,GMJ11H-250II高密封取样阀性能规范
单位:MPa
试验项目
|
压力值
|
公称压力
|
25
|
壳体试验
|
37.5
|
密封试验
|
27.5
|
气压试验
|
15
|
适用温度
|
≤180℃
|
适用介质
|
水、蒸气、油品等
|
GMJ11F-250I高密封取样阀,GMJ11H-250II高密封取样阀主要零件材料
型 号 |
阀体 |
接头 |
阀杆 |
螺帽 |
填料 |
GMJ11F/H-250Ⅱ |
20# |
20# |
2Cr13 |
20# |
PTFE |
GMJ11F/H-250PⅡ |
SS304 |
SS304 |
SS304 |
SS304 |
1151-160P |
SS304 |
SS304 |
SS304 |
SS304 |
GMJ11F-250I高密封取样阀,GMJ11H-250II高密封取样阀主要外形尺寸
规 格 |
M1 |
M2 |
φ |
L |
L1 |
H |
Do |
重量(kg) |
DN6 |
M20×1.5 |
G1/2 |
φ10 |
70 |
153 |
110 |
63 |
2.9 |
