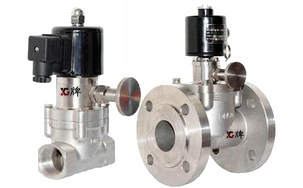

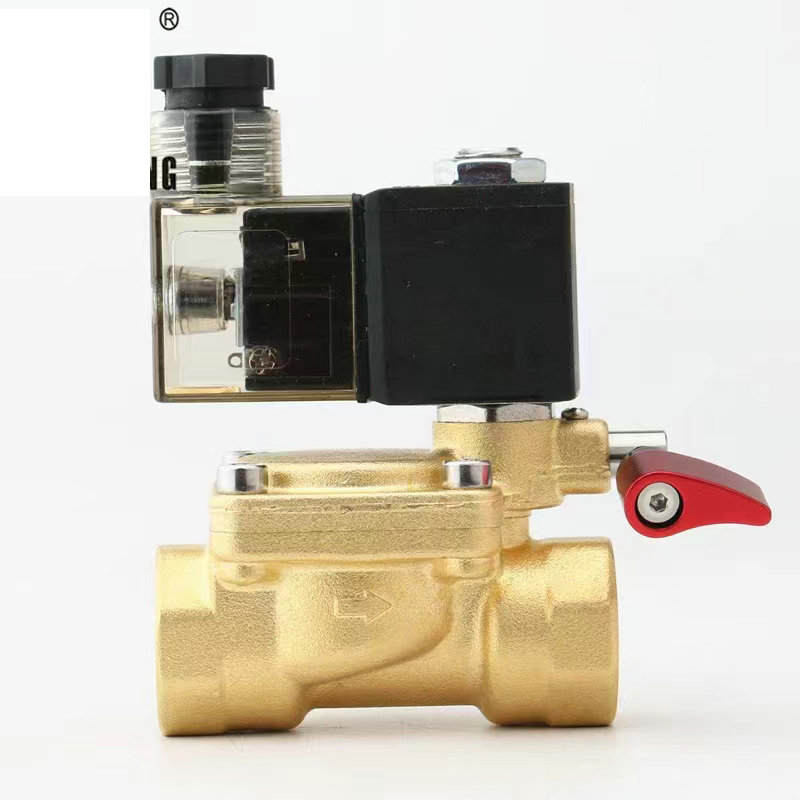

带手动控制电磁阀工作原理：
手动控制：1、当手柄箭头与阀体流向箭头平行时，电磁阀设定为电脑自动控制。 2、当手柄箭头顺时针旋转90度时，电磁阀打开，此时电磁阀已转为手动控制。按不锈钢限位槽为准，逆时针旋转90度时，电磁阀闭。
自动控制：1、当电磁阀线圈通电时，动铁芯吸合，先导孔处于开启状态，使活塞上腔降压，主活塞因介质压差开启，介质流通。2、当电磁阀线圈断电时，动铁芯依靠弹簧复位，先导孔关闭，使活塞上腔生涯，主活塞因介质压差关闭，介质切断。
性能特点：通用性广、灵敏性高、严密性强、寿命性长
应用范围：石油、化工、燃气、给水排水、消防设备、楼宇自控、电力设备等
产品规格： |
DN1到DN500可选 |
阀体材质： |
铸钢、不锈钢等 |
适用介质： |
水、二氧化碳、气体、油等腐蚀流体等 |
温度范围： |
-29～+200+550℃ |
介质粘度： |
小于50C St(大于时需定制） |
防护性能： |
防水、防爆（Exd IICT5)、防腐 |
接线方式： |
接线座式；引线式；插头式 |
控制方式： |
常开、常闭 |
电源电压： |
AC(380、240、220、24)V、DC(110、24)V |
连接方式： |
内螺纹、法兰 |
泄 漏 量： |
零 |
带手动控制电磁阀规格参数及安装尺寸
规 格 型 号 |
公称 通径 |
螺纹连接 |
法兰连接 |
G螺纹 |
L |
H(普通） |
H(防爆） |
L |
H(普通） |
H（防爆） |
ΦD |
ΦK |
NΦD |
|
|
|
|
|
|
|
|
|
|
|
|
DN15 |
15 |
G1/2 |
72 |
165 |
175 |
98 |
195 |
205 |
94 |
65 |
4Φ14 |
DN20 |
20 |
G3/4 |
85 |
175 |
215 |
110 |
205 |
230 |
103 |
75 |
4Φ14 |
DN25 |
25 |
G1 |
97 |
190 |
215 |
118 |
230 |
245 |
115 |
85 |
4Φ14 |
DN32 |
32 |
G11/4 |
117 |
200 |
225 |
145 |
250 |
265 |
135 |
100 |
4Φ18 |
DN40 |
40 |
G11/2 |
128 |
220 |
235 |
155 |
260 |
280 |
145 |
110 |
4Φ18 |
DN50 |
50 |
G2 |
149 |
235 |
250 |
173 |
280 |
295 |
160 |
125 |
4Φ18 |
DN65 |
65 |
|
|
|
|
216 |
330 |
350 |
145 |
180 |
4Φ18 |
DN80 |
80 |
|
|
|
|
228 |
350 |
375 |
195 |
160 |
8Φ18 |
DN100 |
100 |
|
|
|
|
278 |
385 |
410 |
215 |
180 |
8Φ18 |
DN125 |
125 |
|
|
|
|
400 |
480 |
500 |
245 |
210 |
8Φ18 |
DN150 |
150 |
|
|
|
|
485 |
590 |
620 |
280 |
240 |
8Φ18 |
DN200 |
200 |
|
|
|
|
600 |
650 |
675 |
335 |
295 |
12Φ23 |
DN250 |
250 |
|
|
|
|
650 |
660 |
685 |
405 |
350 |
12Φ25 |
DN300 |
300 |
|
|
|
|
750 |
720 |
735 |
460 |
400 |
12Φ25 |
带手动控制电磁阀安装与维护：
1、现场安装必须按照国家防爆危险场所“电气安全规程”中有关规定进行。
2、电磁阀内外接地，必须牢固可靠。
3、电磁阀引出电缆导线为三根，其中一根为接地线，另二根为工作导线。
4、电磁阀安装前应将管路内部清洗干净。
5、电磁阀有杂质时，进口端前必须安装密度0.5mm的过滤器。
6、安装电磁阀时注意阀体上箭头要求与介质流向一致。
7、电磁阀应垂直安装，线圈在上。
8、电磁阀维修时应断电后开盖，非电器人员不得拆卸电磁阀电气部件
