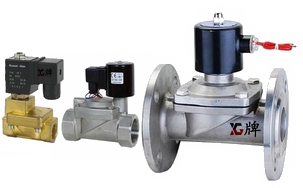

膜片式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
膜片式电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。
微型电磁阀适用介质：水、气、热水、油
介质温度: 0℃～120℃
电压:AC24V/110V/220V/230V/240V 50/60HZ DC24V/12V
线圈保护系数：铁壳线圈IP54
控制方式：常开、常闭
泄 漏 量： 零
膜片式电磁阀产品规格 |
型号 |
2W025- 06 |
2W025- 08 |
2W040- 10 |
2W160- 10 |
2W160- 15 |
2W200- 20 |
2W250- 25 |
2W350- 35 |
2W400- 40 |
2W500- 50 |
符号 |
|
使用流体 |
空气、水、油、瓦斯 |
动作方式 |
直动式 |
型式 |
膜片式 |
流量孔径mm |
2.5 |
4 |
16 |
20 |
25 |
35 |
40 |
50 |
CV值 |
0.23 |
0.6 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
接管口径 |
1/8" |
1/4" |
3/8" |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
使用流体粘滞度 |
20 CTS以下 |
使用压力kg/cm2 |
水：0-10空气：0-10油：0-5 |
工作温度 |
-5 - 80℃ |
使用电压范围 |
±10% |
阀体材质 |
黄铜、不锈钢 |
油封材质 |
NBR或VITON |
膜片式电磁阀参数尺寸图
购买电磁阀需要提供以下参数：
材质：
温度：
电压：
接口尺寸：
流体介质：
连接方式：可选（法兰式或螺纹/等）
工作状态可选：(常开或常闭)
防护性能可选：防水/防爆Exd IICT4（Exd IICT5)
