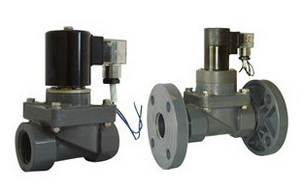

ZCF系列塑料电磁阀_塑料(UPVC,CPVC,ABS)电磁阀适用介质：液体、水、气体介质温度：0~50℃动作方式：分步直动式工作压力：常闭式：0~7kgf/cm2常开式：0~6kgf/c㎡ 阀体材质：(增强尼龙PA,UPVC,CPVC,ABS)膜片式密封，膜片材质：（NBR）线圈保护等ji：塑封线圈IP65

塑料电磁阀_塑料(UPVC,CPVC,ABS)电磁阀适宜饮用水、各类未经处理的污水、雨水、海水及弱酸、盐碱溶液等。流体与金属隔绝防腐；无易损膜片耐用；零泄漏安全；大流量；先导孔防颗粒杂质堵塞好用。

UPVC塑料防腐电磁阀优越性：

塑料防腐电磁阀零泄漏； PVC电磁阀流量孔径为标准值，满足相对应的流量要求。 PVC电磁阀对流体中的颗粒物、沉淀物适应性强，应用在污水处理、农林灌溉、海水淡化、海水养殖。

UPVC塑料防腐电磁阀结构图：

UPVC塑料防腐电磁阀外形尺寸表：

通量孔径Orifice（mm） 15 20 25 32 40 50 CV 傎CV value 4 5.5 13 17 25 40 接管口径ConnectionPort 1/2″ 3/4″ 1″ 1?″ 1?″ 2″ 介 质Fluid medium 弱酸弱碱(气体、液体) 介质温度Workingtemperature Max.+50℃ 使用压力Working pressure 0.01～0.6（MPa） 耐压强度compressive strength 1.5（MPa） 密封材质Seal EPDM、FKM 电 压Voltage AC220V 15W 启动：200W 保持：5W 启动：350W 保持：10W DC24V 16W 28W 启动：75W 保持：25W

UPVC塑料防腐电磁阀外形尺寸表：

连接方式Connection Port 外型尺寸Overall Dimension(mm) L H W C A K D G1/2 70 132 63.5 63.5 16 92 Φ64 法兰 flange 108 G3/4 80 137 63.5 63.5 19 92 Φ75 法兰 flange 125 G1 100 147 74 74 26 92 Φ85 法兰 flange 152 G1? 120 171 94 94 30 94 Φ100 法兰 flange 183 G1? 130 180 94 94 32.5 94 Φ110 法兰 flange 201 G2 155 225 155 155 42 94 Φ125 法兰 flange 250

塑料电磁阀_塑料(UPVC,CPVC,ABS)电磁阀技术参数：

产品型号	通径	联接方式	使用压力(MPa)	最大耐压强度(MPa)	Cv值	电压范围	电压	密封件
ZCF-15P	15	G1/2	0.01～0.6MPa	1.5MPa	4	±10%	AC220V,DC24V，其他电压可以定制	EPDM、FKM
ZCF-20P	20	G3/4			5.5
ZCF-25P	25	G1			13
ZCF-32P	32	G1?			17
ZCF-40P	40	G1?			25
ZCF-50P	50	G2			40

购买电磁阀需要提供以下参数：
材质：
温度：
电压：
接口尺寸：
流体介质：
连接方式：可选（法兰式或螺纹/等）
工作状态可选：(常开或常闭)
防护性能可选：防水/防爆Exd IICT4（Exd IICT5)
