ZCG系列:高温电磁阀,高温蒸汽电磁阀,高温热水电磁阀,高温高压电磁阀应用于窑炉设备、干燥设备、石油化工、生物制药、暖通空调、电镀涂装、橡塑机械、食品饮料、造纸、印染及电力矿业等行业，是自动化控制工程、项目改造及设备配套管路自动控制,阀体安装方向标；特制线圈，并采用散热的结构方式，因此不易烧毁；长时间停止动作重启动，动作同样灵敏。
高温电磁阀产品特点
耐高温：密封材料采用耐高温材料，线圈部分采用耐高温电工材料，外围增设散热机构。
耐腐蚀：主要部件阀塞、阀体等采用不锈钢和铜合金制成，防腐性能好。
耐磨损：选材合理，阀塞与阀间利用流体润滑作用，减少磨损。
高温电磁阀主要技术参数：
产品规格： |
DN1 到 DN500 |
阀体材质： |
碳钢,黄铜,不锈钢等 |
适用介质： |
蒸汽、热水、油、导热油、腐蚀流体气体等 |
温度范围： |
-29～350+550℃ |
介质粘度： |
小于50C St(大于时需定制） |
防护性能： |
可选用 防水、防爆（Exd IICT4)、防爆（Exd IICT5)、防腐 |
接线方式： |
接线座式；引线式；插头式 |
控制方式： |
常闭、常开 |
电源电压： |
AC200VDC24V其余规格可作特殊订货 |
连接方式： |
内螺纹,法兰 |
泄 漏 量： |
零 |
高温电磁阀技术规格
| 介质温度℃ |
ZCG |
≤250 ≤450 |
| ZCH |
≤400 |
| 公称压力(MPa) |
ZCG |
2.5 |
| ZCH |
4.0 |
| 工作压差(MPa) |
ZCG |
0.1-2.5 |
| ZCH |
0.1-4.0 |
| 公称通径(MPa) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| 功耗 |
130VA |
480VA |
| 电源电压 |
AC220V DC 24V 其余规格可作特殊订货 |
| 额定流量系数(KV) |
3.8 |
7.4 |
10.3 |
18.8 |
25.7 |
41 |
58 |
85 |
154 |
| 泄漏量(ml/min) |
按JB/T7352-94·F规定 |

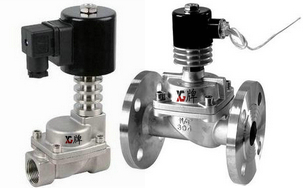

高温电磁阀外形结构图:
高温电磁阀主要外形尺寸
| 型号规格② |
通径DN[mm] |
工作压力 [bar] |
阀体材质 |
内螺纹式尺寸［mm］ |
法兰式尺寸［mm］ |
| G |
L |
H |
L |
H |
D |
D1 |
n-d |
| ZCG15 |
15 |
B016：0-16
B8：0-8（常开）
B25：1-25（特制） |
不锈钢 |
1/2〃 |
90 |
198 |
90 |
200 |
Φ95 |
65 |
4-Φ12 |
| ZCG 20 |
20 |
3/4〃 |
95 |
200 |
115 |
205 |
Φ105 |
75 |
4-Φ14 |
| ZCG 25 |
25 |
1〃 |
110 |
210 |
125 |
210 |
Φ115 |
85 |
4-Φ14 |
| ZCG 32 |
32 |
1 1/4〃 |
120 |
220 |
140 |
220 |
Φ135 |
100 |
4-Φ18 |
| ZCG 40 |
40 |
1 1/2〃 |
140 |
230 |
165 |
230 |
Φ145 |
110 |
4-Φ18 |
| ZCG 50 |
50 |
2〃 |
160 |
245 |
190 |
260 |
Φ160 |
125 |
4-Φ18 |
| ZCG65F |
65 |
B16：0.5-16
B25：1-25（特制） |
不锈钢
碳钢WCB |
- |
- |
- |
250 |
310 |
Φ185 |
145 |
4-Φ18 |
| ZCG 80F |
80 |
- |
- |
- |
270 |
325 |
Φ200 |
160 |
8-Φ18 |
| ZCG100F |
100 |
- |
- |
- |
320 |
420 |
Φ220 |
180 |
8-Φ18 |
| ZCG150F |
150 |
- |
- |
- |
400 |
490 |
Φ285 |
240 |
8-Φ18 |
高温电磁阀工作原理：常闭：当线圈通电时，先导阀芯吸合，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开；当线圈断电时，先导阀芯靠弹簧复位，先导孔关闭，阀腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。
高温电磁阀常开：当线圈通电时，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。当线圈断电时，先导阀芯靠弹簧复位，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开。
购买电磁阀需要提供以下参数：
材质：
温度：
电压：
接口尺寸：
流体介质：
连接方式：可选（法兰式或螺纹/等）
工作状态可选：(常开或常闭)
防护性能可选：防水/防爆Exd IICT4（Exd IICT5)
