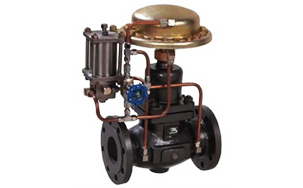

自力式流量调节阀,V130D05,自力式流量调节阀是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力支化，按设定值进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控侧系统。
该产品由低流阻单座（套筒）阀体、压力平衡件、指挥器及执行机构组成。是符含标准的阀门产品，
30D01自力式（阀后）压力控制阀和30D02自力式（阀前）压力控制阀由控制阀门、执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体、气体和蒸汽，在系统管道中起阀后压力控制的作用，当阀后压力升高时，控制阀关闭。
自力式差压控制阀（差压升高阀关）（差压升高阀开）
自力式压力控制阀带指挥器（阀前控制）
自力式压力控制阀带指挥器（阀后控制）
30T01Y/30T01R 自力式温度控制阀（加热型）
30T02Y/30T02R 自力式温度控制阀（冷却型）
03W01自力式微压控制阀。可广泛应用于介质压力不大于1.4Mpa工作温度不大于120℃（或150℃），调压范围在0.14-7.2KPa无腐蚀性的气体介质的阀后压力（毫米水柱级），广泛适用于各种油品、化学品、液体储罐的氮封系统中。
自力式流量调节阀其特点有：
1、无需外加驱动能源的节能型自控系统．设备费用低；
2、结构简单．维护工作量小；
3、设定点可调且范围宽．便于用户在设定范围内连续调整流量；
4、指挥操作型直接作用型动态响应快。jing度高，可调比大；
5、阀内采用压力平衡机构，使调节阀反应灵敏、允许压差大。
自力式流量调节阀型号
流量调节阀：V130D05(硬密封) V131D05(软密封)
【产品特点】
1、无需外加驱动能源的节能型自控系统．设备费用低；
2、结构简单．维护工作量小；
3、设定点可调且范围宽．便于用户在设定范围内连续调整流量；
4、指挥操作型较直接作用型动态响应快，可调比大；
5、阀内采用压力平衡机构，使调节阀反应灵敏、允许压差大。
【技术参数】
阀内件特点：
1、内置波纹管，有压力平衡结构，灵敏度高
2、结构紧凑，性能可靠，免于维护
3、采用标准模块化设计
4、通过组合件，可以进行多项组合控制
阀体类型： 直通式
阀盖形式： 标准型
散热型
流量特性： 快开
口径范围： DN15-300(1/2”-12”)
压力等级： PN1.6、4.0Mpa（ANSI 150、300LB）
泄漏等级： ASME B16.104 Ⅴ（软密封）
ASME B16.104 Ⅳ（硬密封）
管道连接方式： 法兰式
设定值偏差： ±4%
适用温度范围： -30° ～ 350°
执行机构类型： 薄膜式执行机构（自力式）
活塞式执行机构（自力式）
自力式流量调节阀性能指标
| 公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
| 额定流量系数Kvs |
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
320 |
400 |
| 有效压力下流量（m3/h） |
0.02MPa |
1.5 |
2.5 |
3.5 |
5.5 |
9.0 |
14 |
22 |
36 |
55 |
70 |
125 |
180 |
250 |
| 0.05 MPa |
2.5 |
3.5 |
5.5 |
9.0 |
12 |
22 |
36 |
55 |
85 |
110 |
180 |
- |
- |
| 噪音衡量系数Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
| 允许压差△P(MPa) |
PN16 |
1.6 |
1.5 |
1.2 |
1.0 |
| PN40 |
2.0 |
| 公称压力MPa |
1.6；4.0 |
| 控制精度 |
±4% |
| 泄露率 |
硬密封：4x10*-4阀额定容量；软密封：≤40气泡/分钟 |
| 工作温度 ℃ |
软密封≤140 |
| 硬密封配隔离罐≤200 |
配隔离罐加长件≤200 |
| 压力平衡元件 |
波纹管 |
滚动膜片 |
| 阀体材质 |
WCB,CF8,CF3 |
| 阀芯材质 |
不锈钢,软密封为不锈钢镶嵌橡胶圈 |
| 工作压力 |
4.0MPa |
注：
1、液体＞140℃、气体＞80 ℃时阀倒装；
2、Z值：噪音衡量系数，该值用来衡量噪音大小，具体计算请咨询雄工阀门工程师
【执行机构技术参数】
自力式流量调节阀执行机构参数
| 有效面积（cm2） |
250 |
630 |
| 有效压力(MPa) |
0.02；0.05 |
| 允许上下膜室之间压差(MPa) |
0.4 |
0.15 |
| 材质 |
膜盖:钢板镀锌；膜片:EPDM或FKM夹纤维 |
| 控制管线、接头 |
铜管或钢管 |
【连接尺寸】
自力式流量调节阀外形尺寸(mm)
| 公称通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
| L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
| B |
121 |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
295 |
325 |
372 |
| R |
263 |
380 |
| H |
150 |
520 |
【自力式流量调节阀结构图片】
| 结构简图 |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
| 阀体 |
阀座 |
阀杆 |
阀前压力
P1导压管 |
平衡波
纹管 |
行程
显示器 |
膜片 |
弹簧 |
操作压力
Ps导压管 |
阀后压力
P2导压管 |
指挥器 |
指挥阀芯 |
弹簧 |
波纹管 |
调节螺钉 |
可调针阀 |
型号编制说明
| XG |
|
-300 |
|
-ZY |
|
-D01 |
|
-C1 |
|
-15 |
| >1.雄工牌 |
|
>2.系列型号 |
|
>3.控制形式 |
|
>4.作用方式 |
|
>5.连接方式 |
|
>6.公称通径 |
|
|
|
|
|
|
|
|
|
|
|
| -16 |
|
-P4 |
|
-Y |
|
-W1 |
|
-B1 |
|
-K |
| >7.公称压力 |
|
>8.阀体材质 |
|
>9.密封材质 |
|
>10.介质温度 |
|
>11.附件选项 |
|
>12.流量特性 |
| 1代号 |
|
|
4代号 |
作用方式 |
|
5代号 |
连接方式 |
| XG |
雄工牌 |
|
D01 |
阀后稳定 |
|
C1 |
内螺纹 |
|
|
|
D02 |
阀前泄压 |
|
C2 |
法兰 |
|
|
|
D03 |
差压上升阀关 |
|
...... |
...... |
|
|
D04 |
差压上升阀开 |
|
|
|
| 2代号 |
系列型号 |
|
D12 |
指挥器阀后 |
|
|
|
| 300 |
自力式调节阀 |
|
D13 |
指挥器阀前 |
|
其他连接方式可根据客户要求设计制作 |
|
|
|
L01 |
流量调节 |
|
|
|
|
|
|
T01 |
温度（加热型） |
|
6代号 |
公称通径 |
|
|
|
T02 |
温度（冷却型） |
|
15 |
15mm |
| 3代号 |
控制形式 |
|
W01 |
微压型 |
|
20 |
20mm |
| ZY |
自力式压力 |
|
W02 |
双膜片微压型 |
|
25 |
25mm |
| ZC |
自力式压差 |
|
P/N/M |
压力调节 |
|
32 |
32mm |
| ZL |
自力式流量 |
|
...... |
...... |
|
40 |
40mm |
| ZW |
自力式温度 |
|
|
|
|
50 |
50mm |
| ZZ |
自力式组合 |
|
|
|
|
...... |
...... |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 7代号 |
公称压力 |
|
9代号 |
密封形式 |
|
11代号 |
附件选项 |
| 16 |
16bar |
|
Y |
硬密封 |
|
B1 |
指挥器 |
| 40 |
40bar |
|
R |
软密封 |
|
B2 |
冷却罐 |
| 64 |
64bar |
|
|
|
|
B3 |
散热片 |
| ...... |
...... |
|
|
|
|
B4 |
冷却罐+散热片 |
|
|
|
|
|
|
B5 |
加长件 |
|
|
|
|
|
|
B6 |
组合件 |
| 其他特殊压力可根据客户要求制作 |
|
|
|
|
B7 |
行程显示器 |
| 8代号 |
阀体材质 |
|
|
|
|
B8 |
手操机构 |
| Q |
铸铁HT200 |
|
10代号 |
介质温度 |
|
...... |
...... |
| C |
铸钢WCB |
|
W1 |
≤150℃ |
|
|
|
| P4 |
不锈钢304 |
|
W2 |
≤200℃ |
|
|
|
| P6 |
不锈钢316L |
|
W3 |
≤350℃* |
|
|
|
| ...... |
....... |
|
|
|
|
12代号 |
流量特性 |
|
|
|
|
|
|
K |
快开 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 其它特殊阀体材质可定做 |
|
*表示仅当介质为蒸汽有效且阀体需选用PN40 |
|
|
