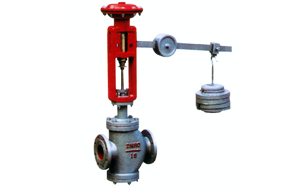

直接作用压力调节阀,ZMHN重锤式压力调节阀是一种最老式的笨重的自力式阀结构。它利用阀前后压力差作为信号源，并通过可设定的重锤重力进行调节控制，不需要外加能源，可应用于稳压要求不高的场合。
直接作用压力调节阀,ZMHN重锤式压力调节阀工作原理
（1）作阀后压力调节阀时的工作原理：
阀后式直接作用压力调节的调节信号，由阀后管道内取得，它随着作用在膜室上被调压力的增加，在克服了重锤所产生的力后，阀芯向下移动，逐渐与阀座闭合，使流通截面减小，直到阀后压力等于给定值为止；反之，随着作用在膜室上被调压力的减小，阀芯向上运动，流通截面增加，直到被调压力等于给定值为止。
（2）作阀前压力调节阀时的工作原理：
阀前式直接作用压力调节阀的调节信号，由阀前管道内取得，它随着作用在膜室上被调压力的增加，在克服了重锤所产生的力后，阀芯向下移动，逐渐离开阀座，使流通截面增加，直到阀前压力下降到给定值为止；反之，当膜室上压力减小时，重锤所产生的力使阀芯上升，逐渐与阀座闭合，使流通截面减小，直到阀前压力升到给定值为止。

直接作用压力调节阀,ZMHN重锤式压力调节阀主要技术参数

主要技术参数与性能指标
公称通径（mm)	25	32	40	50	65	80	100	125	150	200
额定流量系数（Kv)	12	16	25	40	63	100	160	250	400	630
流量特性	快开
公称压力PN(MPa)	1.6，40
行程L(mm)	4	7			10		13	19		28
作用方式	阀前式，阀后式
适用温度（℃）	-20~220℃
泄漏量	10-3×阀的额定容量
设定值偏差	±12%

被调压力调节范围
压力调节范围（100KPA)	薄膜装置类型	膜盒外径φ（mm)	重锤重量（KG)
0.15-0.65	4	375	12
0.65-0.85			17
0.85-1.0			21
1.0-2.0	2	225	8
2.0-2.5			11
2.5-3.5			18
3.5-5.0			30
5.0-8.0	2	185	17
8.0-9.5			21
9.5-13			30

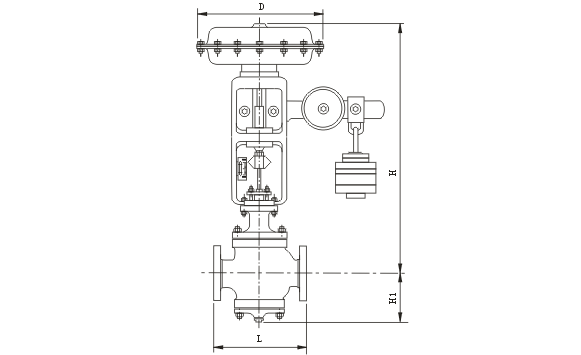

外形尺寸
公称通径	φA	H	H1	H2	L
25	185	727	117	297	185
32		733	120	303	200
40		772	139	342	220
50	225	782	144	352	250
65		877	188	447	275
80	375	907	208	477	300
100		931	220	501	350
125		1034	270	604	3410
150		1059	280	629	450
200		1134	300	704	550

直接作用压力调节阀,ZMHN重锤式压力调节阀订货须知

订货时请用户提供以下资料：
调节阀名称
公称压力Mpa
公称通径(mm)
额定流量系数（Kv）
固有流量特性
介质名称
工作温度及范围
整机作用方式
压力设定点及调节范围
阀体、阀内件及填料材质
所配附件
其它特殊要求

售后服务承诺

对于贵公司在雄工阀门订购阀门产品，我司在售后服务方面作如下承诺：

一、我公司对产品质量实行三包，即：包质、包换、保修；

二、合同签订后，保证保质、保量，按时交货；

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询，随时给予解答；

当接到用户反应质量问题的信函或电话后，保证24小时内作出答复解决问题。
