气动套筒调节阀,ZJHM气动套筒调节阀由气动多弹簧薄膜执行机构和低流阻套筒调节机构组成，与普通套筒阀相比，有体积小1/3，重量轻1/3，流量1/3的特点，有结构紧凑,重量轻,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性經确,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于經确控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.是符合IEC标准的通用调节阀产品。广泛应用于要求噪音低，压差大的工业过程自动控制。
气动套筒调节阀,ZJHM气动套筒调节阀主要技术参数
| 调节机构主要技术参数 |
| 公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
| 阀座直径(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
额定流量
系数KV |
直径 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
| 等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
| 公称压力MPA |
0.6，1.6；4.0；6.4 |
|
| 流量特性 |
直线、等百分比 |
| 介质温度℃ |
-20～200（常温);-40~450(中温） |
| 法兰尺寸 |
铸铁法兰尺寸按JB78-59,铸钢法兰尺寸按JB79-59 |
| 法兰型式 |
法兰密封面型式按JB77-59,其中铸铁法兰按光滑式，铸钢法兰按凹式 |
| 阀体材质 |
PN |
0.6,1.6 |
HT200 |
| MAP |
4.0,6.4 |
ZG270-500;ZG1CR18Ni9Ti,ZG0CR18Ni12Mo2Ti |
| 上阀盖型式 |
普通式（常温式）；热片式（中温式） |
| 可调比 |
50：1 |
| 执行机构主要技术参数 |
| 型号 |
ZHA(B)-22 |
ZHA(B)-23 |
ZHA(B)-34 |
ZHA(B)-45 |
| 有效面积CM2 |
350 |
350 |
560 |
900 |
| 行程MM |
16 |
25 |
40 |
60 |
| 弹簧范围MPA |
0.02~0.10;0.04~0.20;0.08~~0.24;0.02~0.60;0.06~0.10 |
气动套筒调节阀,ZJHM气动套筒调节阀主要零部件
| 主要零件材料及推荐使用温度范围 |
| 零件名称 |
零件材料 |
温度范围 |
| 阀体 |
HT200 |
-20～+200 |
| ZG270-500 |
-40～+400 |
| 上阀盖 |
ZG1CR18Ni9Ti |
-250～+550 |
| ZG0Cr18Ni12MO2Ti |
-40～+600 |
| 阀芯、阀座、波纹管 |
1CR18Ni9 |
-250～+550 |
| 0Cr18Ni12MO2Ti |
-250～+550 |
| 填料 |
F4 |
-40～+200 |
| 膜片 |
NBR夹增涤沦物 |
|
| 压缩弹簧 |
60Si12Mn |
|
| 膜盖 |
A3 |
|
| 许用介质压力和工作温度关系 |
| 阀体材料 |
公称压力
MPA |
介质工作温度℃ |
| <120 |
<200 |
<250 |
<300 |
<350 |
<400 |
<425 |
<435 |
<450 |
| 工作压力MPA |
| HT200 |
0.6 |
0.6 |
0.55 |
0.5 |
|
|
|
|
|
|
| 1.6 |
1.6 |
1.5 |
1.4 |
|
|
|
|
|
|
| ZG270-500 |
0.6 |
|
0.6 |
0.56 |
0.5 |
0.45 |
0.4 |
0.36 |
0.32 |
0.3 |
| ZG1CR18Ni9Ti |
1.6 |
|
1.6 |
1.4 |
1.25 |
1.1 |
1 |
0.9 |
0.8 |
0.75 |
| ZG0Cr18Ni12MO2Ti |
4 |
|
4 |
3.6 |
3.2 |
2.8 |
2.5 |
2.2 |
2 |
1.9 |
| 6.4 |
|
6.4 |
5.6 |
5 |
4.5 |
4 |
3.6 |
3.2 |
3 |
气动套筒调节阀,ZJHM气动套筒调节阀性能参数
电-气阀门定位器是工业自动化中气动执行器的主要配套仪表,可用来提高阀门位置的线性度,克服阀杆的磨擦力和消除调节阀不平衡力的影响等,从而保证阀门位置按调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系,实现正确定位.(有多种型号规格可选配)
本公司电-气阀门定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西门子系列及智能定位器系列产品)
| 主要技术性能指标 |
| 项目 |
指标值 |
| 基本误差% |
不带定位器 |
±5.0 |
| 带定位器 |
±1.0 |
| 回差% |
不带定位器 |
3.0 |
| 带定位器 |
1.0 |
| 死区% |
不带定位器 |
3.0 |
| 带定位器 |
0.4 |
| 额定行程偏差% |
±2.5 |
| 项目 |
指标值 |
始
终
点
偏
差
% |
气关 |
不带定位器 |
始点 |
±5.0 |
| 终点 |
±2.5 |
| 带定位器 |
始点 |
±1.0 |
| 终点 |
±1.0 |
| 气开 |
不带定位器 |
始点 |
±2.5 |
| 终点 |
±5.0 |
| 带定位器 |
始点 |
±1.0 |
| 终点 |
±1.0 |
| 允计泄漏量1/h |
单座式 |
1*10-4*阀定额定容量 |
| 单座式 |
1*10-3*阀定额定容量 |
| 允许压差 |
| 类别 |
单座式 |
套筒式 |
| 弹簧范围MPA |
0.2～0.10 |
0.04-0.2 |
0.2～0.10 |
0.04-0.2 |
| 气源压力MPA |
0.14 |
0.25 |
0.4 |
0.14 |
0.25 |
0.4 |
| 公称直径 |
阀座直径 |
气关 |
气开 |
气关 |
气开 |
气关 |
气开 |
气关 |
气开 |
气关 |
气开 |
气关 |
气开 |
| 20 |
10 |
6.4 |
4.46 |
6.4 |
6.4 |
6.4 |
6.4 |
|
|
|
|
|
|
| 12 |
6.4 |
3.09 |
6.4 |
6.4 |
6.4 |
6.4 |
|
|
|
|
|
|
| 15 |
5.94 |
1.98 |
6.4 |
5.94 |
6.4 |
6.4 |
|
|
|
|
|
|
| 20 |
3.34 |
1.11 |
6.4 |
3.34 |
6.4 |
6.4 |
|
|
|
|
|
|
| 25 |
25 |
2.14 |
0.71 |
6.4 |
2.14 |
6.4 |
4.99 |
3 |
1.5 |
6.4 |
4.5 |
6.4 |
6.4 |
| 40 |
32 |
1.31 |
0.44 |
6.09 |
1.37 |
6.4 |
3.05 |
2.25 |
1.13 |
6.4 |
3.38 |
6.4 |
6.4 |
| 40 |
0.84 |
0.28 |
3.9 |
0.84 |
5.26 |
1.95 |
| 50 |
50 |
0.53 |
0.18 |
2.5 |
0.53 |
3.39 |
1.25 |
1.95 |
1.18 |
6.4 |
3.54 |
6.4 |
6.4 |
| 65 |
65 |
0.51 |
0.17 |
2.36 |
0.51 |
3.21 |
1.18 |
2.36 |
1.02 |
6.4 |
3.06 |
6.4 |
6.4 |
| 80 |
80 |
0.33 |
0.11 |
1.56 |
0.33 |
2.12 |
0.78 |
2.04 |
0.84 |
6.4 |
2.51 |
6.4 |
5.85 |
| 100 |
100 |
0.21 |
0.07 |
1 |
0.21 |
1.35 |
0.5 |
1.67 |
|
6.4 |
|
6.4 |
|
| 150 |
125 |
0.22 |
0.07 |
1.02 |
0.22 |
1.39 |
0.51 |
1.41 |
0.71 |
6.4 |
2.12 |
6.4 |
4.94 |
| 150 |
0.15 |
0.05 |
0.71 |
0.15 |
0.97 |
0.35 |
| 200 |
200 |
0.08 |
0.028 |
0.4 |
0.08 |
0.54 |
0.2 |
1.41 |
0.57 |
6.4 |
1.71 |
6.4 |
4 |
气动套筒调节阀,ZJHM气动套筒调节阀外形尺寸
| 外形尺寸 |
| 公称通径 |
D |
L |
H |
H1 |
PN6
PN16 |
PN40 |
PN64 |
常温 |
中温 |
PN6
|
PN16
|
PN40 |
PN64 |
| 20 |
285 |
187 |
194 |
206 |
640 |
790 |
45 |
52.5 |
52.5 |
62.5 |
| 25 |
184 |
197 |
210 |
640 |
790 |
50 |
57.5 |
57.5 |
67.5 |
| 40 |
222 |
235 |
251 |
730 |
895 |
65 |
72.5 |
72.5 |
82.5 |
| 50 |
254 |
267 |
286 |
740 |
910 |
70 |
80 |
80 |
87.5 |
| 65 |
360 |
276 |
292 |
311 |
885 |
1065 |
80 |
90 |
90 |
100 |
| 80 |
298 |
317 |
337 |
900 |
1085 |
92.5 |
97.5 |
97.5 |
105 |
| 100 |
352 |
368 |
394 |
945 |
1155 |
102.5 |
107.5 |
115 |
125 |
| 150 |
470 |
451 |
473 |
508 |
1245 |
1395 |
130 |
140 |
150 |
170 |
| 200 |
600 |
600 |
650 |
1560 |
1820 |
157.5 |
167.5 |
187.6 |
202.5 |

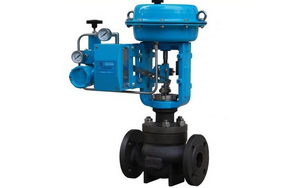

气动套筒调节阀,ZJHM气动套筒调节阀实物图
◆ 阀体作用方式
气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
◆ 附件
定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
◆ 订货须知
1.提供产品型号与名称 2.公称通径DN(mm) 3.公称压力 4.流量特性 5.阀体材质
6.额定流量系数 7.介质种类和温度范围 8.阀前后压力(压差) 9.控制信号 10.其它特殊要求
