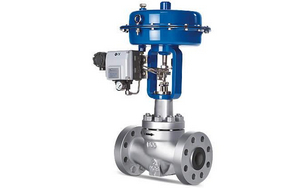

气动薄膜调节阀 |
更新时间:2023/2/16 |
|
|
|
质量稳定:实行全过程质量监控,细致入微,全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户!
交货快捷:先进生产流水线,充足的备货,缩短了交货期! |
|
|
提供全套工程阀门解决方案,气动薄膜调节阀售前、售中、售后专业服务。 |
|
|
|
产品名称: |
气动薄膜调节阀 |
产品型号: |
ZMA,ZXN,ZXP,ZXM,ZMXAN,ZMAN,ZMAGF,ZMX(A、B)Q(X) |
驱动方式: |
气动 |
连接形式: |
法兰 |
结构形式: |
薄膜单座式,双座式,套筒式 |
密封结构: |
密封垫 |
压力范围: |
1.6MPa-6.4MPa |
公称通径: |
DN20-300 |
常用材质: |
铸钢,不锈钢等 |
铭牌: |
雄工品牌 |
气动调节阀ZMA/BP型气动薄膜单座调节阀单座柱塞形阀芯。阀芯采用顶底导向,适用于对外泄漏量要求严格、阀前后压差低有一定粘度和合纤维状介质的场合。尤其是小口径单座调节阀,法兰可制成管螺纹直接与管道连接;
ZMA/BN型气动薄膜双座调节阀,阀体内有两阀座流体通过阀芯的上下密封面流出,不平衡力很少,是一种平衡式结构,允许使用压差大。适用于压差大、流量大、泄漏量要求不严格的场合。(低温型采用长颈型上阀盖,中温采用带散热片型上阀盖).
ZMA/BM型气动薄膜套筒调节阀,采用平衡式阀塞结构,阀塞的稳定性好,不易产生震动,噪音低,对温度敏感性小;允许使用的压差大。适用于流量大,差压大,泄漏量要求不严格的场合。低温型采用长颈式上阀盖,以保护填料处在温度,控制低温气体,液体。套筒调节阀切断阀采用了软密封或硬密封结构,特别使用于既要求调节双要求切断的场合。
气动调节阀,气动薄膜调节阀主要技术参数
调节机构主要技术参数 |
公称通径DN(mm) |
G3/4 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
阀座直径DN |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
额定流量系数(Kv) |
ZMA/BP |
0.08 |
0.12 |
0.2 |
0.32 |
0.5 |
0.8 |
1.2 |
2 |
3.2 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
700 |
1000 |
ZMA/BN |
|
|
|
|
|
|
|
|
|
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
公称压力MPA |
1.6 4.0 6.4(低温型) 1.6 4.0 6.4(常温型) 4.0 6.4(中温型) |
行程MM |
10 |
16 |
25 |
40 |
60 |
100 |
流量特性 |
直线 |
直线、等百分比 |
介质温度℃ |
-250~-60(低温型);-20~200(常温型);-40~450中温型) |
法兰尺寸 |
铸铁法兰尺寸按JB78-59,铸钢法兰尺寸按JB79-59 |
法兰型式 |
法兰密封面型式按JB77-59,其中铸铁法兰按光滑式,铸钢法兰按凹式 |
阀体材质 |
MAP |
低温型ZG1CR18Ni9Ti |
1.6 |
常温型 |
HT200 |
4.0,6.4 |
常、中温型 |
ZG270-500;ZG1CR18Ni9Ti, |
阀芯材质 |
1CR18Ni9Ti, |
上阀盖型式 |
长颈式(低温型)普通式(常温型);热片式(中温型) |
可调比 |
30:1 |
执行机构主要技术参数 |
型号 |
ZMA/B-1 |
ZMA/B-2 |
ZMA/B-3 |
ZMA/B-4 |
ZMA/B-5 |
ZMA/B-6 |
有效面积CM2 |
200 |
280 |
400 |
630 |
1000 |
1600 |
行程MM |
10 |
16 |
25 |
40 |
60 |
100 |
弹簧范围MPA |
0.02~0.10;0.04~0.20;;0.02~0.60;0.06~0.10;0.08~0.24 |
主要零部件
气动薄膜调节阀,气动调节阀主要零件材料及推荐使用温度范围 |
零件名称 |
零件材料 |
温度范围 |
阀体 上下阀盖 |
HT200 |
-20~+200 |
ZG270-500 |
-40~+450 |
ZG1CR18Ni9Ti |
-250~+550 |
阀芯、阀座、阀杆 |
1CR18Ni9 |
-250~+550 |
上下膜盖 |
A3钢板 |
|
支架、顶盘 |
HT200 |
|
压缩弹簧 |
60Si2Mn |
|
波纹薄膜 |
5806胶夹480D尼龙网眼布 |
|
填料 |
F4 |
-40~+200 |
碳纤维 |
-120~+350 |
柔性石墨 |
-200~+600 |
许用介质压力和工作温度关系 |
阀体材料 |
公称压力 MPA |
介质工作温度℃ |
<120 |
<200 |
<250 |
<300 |
<350 |
<400 |
<425 |
<450 |
工作压力MPA |
HT200 |
1.6 |
1.6 |
1.5 |
|
|
|
|
|
|
ZG250-500 |
4 |
|
4 |
3.7 |
3.3 |
3 |
2.8 |
2.3 |
1.8 |
6.4 |
|
6.4 |
5.9 |
5.2 |
4.7 |
4.1 |
3.7 |
2.9 |
ZG1Cr18Ni9Ti |
4 |
|
|
|
|
4 |
3 |
2.7 |
2.4 |
6.4 |
|
|
|
|
6.4 |
4.4 |
4.2 |
4 |
气动薄膜调节阀,气动调节阀性能参数
主要技术性能指标 |
项目 |
指标值 |
低温型 |
中常温型 |
基本误差% |
不带定位器 |
±6 |
±5.0 |
带定位器 |
±1.5 |
±1.0 |
回差% |
不带定位器 |
5 |
3.0 |
带定位器 |
1.5 |
1.0 |
死区% |
不带定位器 |
4 |
3.0 |
带定位器 |
0.6 |
0.4 |
额定行程偏差% |
±2.5 |
项目 |
指标值 |
低温型 |
中常温型 |
始 终 点 偏 差 % |
气关 |
不带定位器 |
始点 |
±6 |
±5.0 |
终点 |
±2.5 |
±2.5 |
带定位器 |
始点 |
±1.5 |
±1.0 |
终点 |
±1.5 |
±1.0 |
气开 |
不带定位器 |
始点 |
±2.5 |
±2.5 |
终点 |
±6 |
±5.0 |
带定位器 |
始点 |
±1.5 |
±1.0 |
终点 |
±1.5 |
±1.0 |
允计泄漏量1/h |
单座式 |
1*10-4*阀定额定容量 |
单座式 |
1*10-3*阀定额定容量 |
允许压差(单座调节阀) |
气源 压力 MPA |
弹簧 范围 MPA |
公称通径 |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
|
|
|
|
|
|
|
|
|
|
0.14 |
0.02~0.10 |
6.4 |
5.4 |
3.7 |
2.4 |
1.35 |
0.8 |
0.55 |
0.5 |
0.3 |
0.3 |
0.2 |
0.12 |
0.12 |
0.08 |
0.05 |
0.24 |
0.04~0.20 |
|
|
|
|
|
|
|
6.4 |
4.8 |
2.7 |
1.6 |
1.1 |
1 |
0.6 |
0.6 |
0.4 |
0.24 |
0.24 |
0.16 |
0.1 |
0.1 |
0.06~0.10 |
|
|
|
|
|
|
|
|
6.4 |
4.05 |
2.4 |
1.65 |
1.5 |
0.9 |
0.6 |
0.6 |
0.36 |
0.36 |
0.24 |
0.15 |
注:条件为阀杆在介质流出端、关闭时P2=0 |
气动薄膜调节阀,气动调节阀外形尺寸
外形尺寸 |
公称通径DN |
阀 座 直 径 |
D |
L |
单座式调节阀 |
双座式调节阀 |
PN(MPa) |
H |
H1 |
H |
1.6 |
4 |
6.4 |
低温型 |
常温型 |
中温型 |
低温型 |
常温型 |
中温型 |
H1 |
-250℃ |
-200℃ |
-100℃ |
-250℃ |
-200℃ |
-100℃ |
G3/4 |
3 |
200 |
|
|
75 |
气关 1175 |
气关 1175 |
气关 975 |
气关 440 |
气关 517 |
30 |
|
|
|
|
|
|
4 |
|
|
75 |
|
|
|
|
|
30 |
|
|
|
|
|
|
5 |
|
|
75 |
|
|
|
|
|
30 |
|
|
|
|
|
|
6 |
|
|
75 |
|
|
|
|
|
30 |
|
|
|
|
|
|
7 |
|
|
75 |
|
|
|
|
|
30 |
|
|
|
|
|
|
8 |
|
|
75 |
气开 1215 |
气开 1215 |
气开 1015 |
气开 480 |
气开 557 |
30 |
|
|
|
|
|
|
20 |
10 |
200 |
|
180 |
190 |
气关 1474 |
气关 1274 |
气关 1074 |
气关 580 |
气关 730 |
50 |
|
|
|
|
|
|
12 |
|
180 |
190 |
|
|
|
|
|
50 |
|
|
|
|
|
|
15 |
|
180 |
190 |
|
1316 |
1116 |
685 |
835 |
50 |
|
|
|
|
|
|
20 |
|
180 |
190 |
气开 1511 |
气开 1311 |
气开 1111 |
气开 617 |
气开 767 |
50 |
|
|
|
|
|
|
25 |
280 |
185 |
190 |
200 |
1516 |
1385 |
1185 |
754 |
905 |
115 |
1515 |
1315 |
1115 |
685 |
835 |
120 |
32 |
200 |
210 |
210 |
1528 |
1415 |
1215 |
784 |
935 |
120 |
1521 |
1321 |
1121 |
690 |
840 |
120 |
40 |
325 |
220 |
230 |
235 |
1585 |
1828 |
1628 |
1056 |
1219 |
130 |
1607 |
1407 |
1207 |
785 |
925 |
140 |
50 |
250 |
255 |
265 |
1615 |
1840 |
1640 |
1076 |
1239 |
145 |
1609 |
1409 |
1209 |
795 |
935 |
145 |
65 |
410 |
275 |
285 |
295 |
2028 |
1842 |
1642 |
1085 |
1248 |
180 |
1941 |
1741 |
1541 |
1165 |
1220 |
190 |
80 |
300 |
310 |
320 |
2040 |
1996 |
1796 |
1286 |
1498 |
195 |
1957 |
1757 |
1557 |
1095 |
1260 |
210 |
100 |
350 |
355 |
370 |
2196 |
2006 |
1806 |
1306 |
1518 |
200 |
1978 |
1775 |
1578 |
1120 |
1280 |
220 |
125 |
495 |
410 |
425 |
440 |
2206 |
2036 |
1836 |
1381 |
1593 |
245 |
2234 |
2034 |
1834 |
1320 |
1535 |
270 |
150 |
450 |
460 |
475 |
2236 |
|
|
1854 |
2068 |
255 |
2229 |
2029 |
1829 |
1340 |
1555 |
280 |
200 |
550 |
560 |
570 |
|
|
|
1960 |
2176 |
275 |
2289 |
2089 |
1889 |
1425 |
1640 |
320 |
250 |
600 |
670 |
740 |
752 |
|
|
|
|
|
380 |
|
|
|
1956 |
|
440 |
300 |
770 |
803 |
819 |
|
|
|
|
|
435 |
|
|
2016 |
|
475 |
附件(根据要求配置) 定位器,空气过滤减压阀,手轮机构,限位开关,电磁阀,阀位传送器,继动器,保位阀,其它 订货须知 1.产品型号与名称 2.公称通径DN(mm) 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料 6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件
