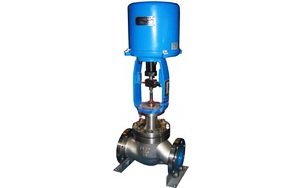

ZDLP型电子式电动调节阀,电子式电动单座调节阀接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。精小型电动调节阀广泛应用于控制气体、液体、蒸汽等介质，工艺参数加如压力、流量、温度、液位保持在给定值。小型电动调节阀有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性經确、拆装方便等。

由361OL系列型电子式电动执行机构和单座调节机构组成，电动执行机构内有伺服系统，无须另配伺服放大器，有输入讯号及电源即可控制运转，连线简单。调节机构阀芯是采用顶导向。单座式适用于对外泄漏量要求严格、阀前后压差低及有一定粘度和含纤维介质的场合；

电子式电动调节阀,电子式电动单座调节阀主要技术参数

单座式调节机构主要技术参数
公称通径(DN)		G3/4"						20				25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(mm)		3	4	5	6	7	8	10	12	15	20	26	32	40	50	66	80	100	125	150	220
额定流量系数(KV)		0.08	0.12	0.2	0.32	0.5	0.8	1.2	2	3.2	5	8	12	20	32	50	80	120	200	280	450
												12	16	25	40	63	100	160	250	400	630	1000	1600
公称压力Mpa		1.6;4.0; 6.4(常温）；-40～+450（中温）；-250～-60（低温）
行程MM		10										16		25			40			60		100
动作速度mm/s		4.2										2.1		3.5			1.7			3.4		2
流量特性		-20～+200（常温）；-40～+450（中温）；-250～-60（低温）
介质温度℃		铸铁法兰按JB78-59; 铸钢法兰按JB79-59
法兰尺寸		法兰密封式按BJ77-59; 铸铁法兰按光滑式，铸钢法兰按凹式
法兰型式		直线						直线、等百分比
阀 体 材 质	公 称 压 力 Mpa	0.6										低温：-250～-60℃ ZG1Cr18Ni9Ti
		1.6										常温：-20～+200℃ HT200
		4.0				常温：-40～+200℃ ZG270-500 ZG1Cr18Ni9Ti
						中温：-40～450℃ ZG270-500 ZG1Cr18Ni9Ti
						低温：-250~-60℃ ZG1Cr18Ni9Ti
		6.4	常温：-40～+200℃ ZG270-500 ZG1Cr18Ni9Ti
			中温：-40～450℃ ZG270-500 ZG1Cr18Ni9Ti
			低温：-250~-60℃ ZG1Cr18Ni9Ti
阀芯材质			1Cr18Ni9
上阀盖形式			普通式（常温型）；热片式（中温型）；长颈式（低温型）
配电动执行机构型号			3616LSA-20									361LSB-30		361LSB20		361LSB-50			361LSB-65

电子式电动调节阀,电子式电动单座调节阀执行机构主要技术参数
型号	额定输出力N	速度mm/s	电源：AC220V 50HZ 输入信号：DC4-20MA DC1-5V 输出开度信号：DC-20MA 上盖防护等级：相当IP55 隔爆标志：Exd II BT4
361LSA-08	800	4.2
361LSA-20	2000	2.1
361LSA-30	3000	3.5
361LSA-50	5000	1.7
361LSA-60	6500	2.8
361LXA-08	800	4.2
361LXA-20	2000	2.1

主要零件材料及推荐温度范围
阀体材质	公称压力MPA	介质工作温度℃
		<120	<200	<250	<300	<350	<400	<425	<450
		工作压力MPA
HT200	1.6	1.6	1.5
ZG270-500	4.0		4.0	3.7	3.3	3.0	2.8	2.3	1.8
	6.4		6.4	5.9	5.2	4.7	4.1	3.7	2.9
ZG1Cr18Ni9Ti	0.6					0.6
	4.0					4.0	3.0	2.7	2.4
	6.4					6.4	4.4	4.2	4.0

性能指标
项目			指标值（带定位器）
基本误差%			±5.0
回差%			3.0
死区%			3.0
始 终 点 偏 差 %	电开	始点	±2.5
		终点	±5.0
	电关	始点	±5.0
		终点	±2.5
额定行程偏差%			±2.5
泄漏量1/h			10-4*阀的额定容量

允许压差
公称通径DN	G3/4"						20				25	40	50	65	80	100	125	150	200	250	300
阀座直径mm	3	4	5	6	7	8	10	12	15	20	26	40	50	65	80	100	125	150	200
允许压差MPA	P	<公称压力						5.50	3.50	2.00	3.00	1.80	1.05	1.16	0.67	0.47	0.39	0.26	0.16
	N	<公称压力4.0 3.4

ZDLP、N型电动常、中温单、双座调节阀外形尺寸表
公称通径PN	D	单座式								双座式
		DN	H1	100℃		200℃		250℃		DN	H1	100℃		200℃		250℃
				H2	H	H2	H	H2	H			H2	H	H2	H	H2	H
G3/4"	225	135	30	500	932	700	1132	900	1332			560		700		900
20		250	50		1060		1260		1460
25		270	97		1120		1302		1502	270	102		1112		1312		1512
32		300	103		1114		1313		1514	300	105		1118		1318		1518
40	255	310	117	600	1244	800	1444	1000	1644	310	127		1272		1472		1672
50		340	132		1279		1479		1679	340	132		1274		1474		1674
65		380	161		1445		1645		1845	380	171	600	1465	800	1665	1000	1865
80		410	171		1456		1656		1856	410	188		1481		1681		1881
100		470	175		1460		1660		1860	470	200		1502		1702		1902
125	315	550	230	700	1808	900	2001	1100	2201	550	250	700	1846	900	2046	1100	2246
150		600	240		1811		2011		2211	600	260		1861		2061		2261
200		720	270		1841		2041		2241	720	300		1901		2101		2301
250												800		1000		1200
300
注：DN尺寸只限于1.6、4.0MPA

ZDLP、N型电动低温单、双座调节阀外形尺寸表
公称通径PN	L			D	单座式						双座式
	PN				H1	H		重量KG			H1	H		重量KG
	1.6MPA	4MPA	6.4MPA			常温	中温	1.6PN	常温	中温		常温	中温	1.6PN	常温	中温
G3/4"		75	75	225	30	495	574		12	14	120
20		180	190		50	577	747		25	28	120
25	185	190	200		115	672	822		28	31	140	682	832	26	30	33
32	200	210	210		120	682	832		29	32	190	687	837	28	31	34
40	220	230	235		130	830	970	24	45	49	210	850	990	38	47	51
50	250	255	265	255	145	860	1000	26	49	53	220	860	1000	41	51	55
65	275	285	295		180	964	1124	36	76	84	270	989	1144	61	80	88
80	300	310	320		195	989	1149	39	95	105	280	1019	1184	77	100	110
100	350	355	370		200	1099	1159	51	109	120	320	1044	1204	96	120	131
125	410	425	440	315	245	1287	1459	72	175	190	450	1332	1547	100	195	244
150	450	460	475		255	1302	1517	85	231	251	465	1352	1565	205	249	269
200	550	560	570		295	1382	1557	150	365	395		1437	1652	275	402	435
250	640	660	670					197				1729	2007	485	605	665
300	720	735	750					242				1764	2039	635	755	825

订货须知

订货时请用户提供以下资料：
·调节阀名称、型号、用途
·公称通径(mm)、公称压力(MPa)、工作温度及范围
·阀前压力，阀后压力
·介质名称及状态，介质流量
·阀盖型式
·供电电压(220V或380V，默认为220V)
·输入信号：4-20mA，还是1-5V(默认4-20mA)
·阀体、阀内件材质要求
