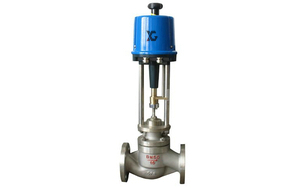

电动套筒调节阀高清实物图

电动套筒调节阀,ZAZME电动套筒调节阀直行程电动执行器有调节型（电子式）分为开关型和调节型二类。调节型执行器是以220V交流单相电源作为驱动电源，接受来自计算机、调节器或操作器的DC4~20mA（DC1~5V），DC0~10mA（DC0~5V）控制信号来运转的全电子式执行机构，内有控制单元，无需外配伺服放大器，开关型执行器按位置检测信号可分为电阻和电流两种，后者直接和伺服放大器连接后可组成调节型执行器。接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。

电动执行器

电动套筒调节阀执行器

一、调节型执行器内有伺服系统（无需另配伺服放大器），只需输入DC4~20mA（DC1~5V）或DC0~10mA、（DC0~5V）信号和AC220V单相电源即可工作，连线简单方便。

二、调节型执行器的关键部位——控制器，采用最先进的混合集成电路，用树脂密封浇铸，呈匣子状，防潮，防震，体积小，可靠性。

三、阀位的反馈检测采用高性能的經密电位器，分辨率＜0.4%。

四、备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。

五、用状态选择开关可以设定断信号时，阀位处于全开，全闭或自锁状态。

六、用状态选择开关设定正，反动作。

七、用状态选择开关可以设定输入信号为DC4~20mA（DC1~5V）或DC0~10mA（DC0~5V）。

八、用电位器调整工作零点（起始）和行程满位（终点）灵敏度简单易行。

九、当突然断电时，能确保阀位自锁

十、采用齿轮传动，可靠性，使用寿命长

十一、采用智能限位时，限位开关工作性能更加稳定可靠。

十二、执行器具有过载保护、温度保护及压缩弹簧保证阀门严密关闭等三种保护功能。

三、型号、规格

接线图

电动套筒调节阀接线图
　　电动套筒调节阀本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-40℃~450℃，接受信号为0~10mA.DC或4~20mA.DC。其中电动单座调节阀适用于压差小，介质粘度大或稍有颗粒杂质场合。电动套筒调节阀适用于压差大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达VI级（零泄漏）标准。按填料不同可分为一般填料密封和波纹管密封两种，前者用一般场合，而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规模可供选择。

电动套筒调节阀产品特点

阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%。
可调节范围广，固有可调比为50，流量特性有直线和等百分比。
电动套筒调节阀阀塞设有上、下方的均压孔，不平衡力小，阀稳定性好，套筒互换性强，使用压差大。
调节切断型采用软密封结构阀芯，达VI泄漏标准（零泄漏）。
伺服放大器采用深度动态负反馈，可提高自动调节經度。
电动操作器有多种形式，可适用于4~20mA。DC或0~10mA.DC。
电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。

电动套筒调节阀,ZAZME电动套筒调节阀主要技术参数

调节机构主要技术参数
公称通径mm	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数（Kv）	10	/	25	40	63	100	155	/	370	580	900	1300
公称压力(MPa)	1.6;6.4
行程(mm)	16		25		40		60			100
额定行程时间S	10		15.6		25		37.5			62.5
流量特性	直线;等百分比
介质温度(℃)	-20+200℃ （常温）； -40～+450℃ （中温）；-250～-60℃（低温）
阀体材质	HT200、ZG270-500、ZG1Cr18Ni9Ti
法兰尺寸	PN1.6MPA按JB77-59;PN6.4MPA按JB79-59
法兰型式	法兰密封型式按77-59；其中PN1.6MPA为光滑式，PN6.4MPA为凹式
配执行机构型号	DKZ-120※			DKZ-330※			DKZ-440※		SKZ-450※ SKZ-550			DZK-560※
	DKZ-220			DKZ-230
	DKZ-320			DKZ-430
注： 1.※表求是标准配用型号。
2.可为用户提供ANSI、JPI、JIS等国外法兰标准的产品，其法兰距按用户工求确定。

电动执行机构主要技术参数
型号和规格	公称负载值（N)	额定行程值（mm）	额定行程时间（S）	位移速度（MM/S)	技术参数
DKZ-100	400	6	12	0.5	电源：AC220V、50HZ 输入信号：DC0-10mA DC4-20mA 外壳防护等级：相当IP65 隔爆标志：d II BT4
DKZ-110		10	20
DKZ-120		16	32
DKZ-210	1000	10	6.25	1.6
DKZ-220		16	10
DKZ-230		25	15.63
DKZ-310	2500	10	6.25	1.6
DKZ-320		16	10
DKZ-330		25	15.63
DKZ-430	600	25	15.63	1.6
DKZ-440		40	25
DKZ-450		60	37.5
DKZ540	16000	40	25	1.6
DKZ550		60	37.5
DKZ560		100	62.5

电动套筒调节阀,ZAZME电动套筒调节阀主要零部件

零件名称	材料	温度范围℃	备注
阀体上、下阀盖	HT200	-20~+200
	ZG270-500	-40~+450
	ZG1Cr18Ni9Ni	-250~+550
阀座、阀芯、阀杆	1Cr18Ni9Ti	-250+550
密封垫	橡胶石棉板	-20~+200
	不锈钢缠绕垫	-40~+450
	浸腊石棉板	-250~-60
填料	（F4）	-40~+200
	碳纤维	-120~+350
	柔性石墨	-200~+600
螺栓、螺母	350CrMoA	-40~+460
螺栓、螺母	35、A3	-40~+425

性能参数

项目			规定值
基本误差%			±5.0
回差%			3.0
死区%			3.0
始终点偏差 %	电开	始点	±2.5
		终点	±5.0
	电关	始点	±5.0
		终点	±2.5
额定行程偏差%			±2.5
泄漏量1/h			双座式	10-3*阀的额定容量

电动套筒调节阀,ZAZME电动套筒调节阀 外形尺寸

ZAZM常、中温电动套筒调节阀外形尺寸
公称通径PN	推力 N	L			H		B	重量KG
		公称压力Mpa		H1	H
		1.6		H1	常温型	中温型
25	400	185	205	110	608	758	460	14
	1000				661	811
	2500				686	836		52
40	400	2200	235	131	648	803
	1000				710	856
	2500				726	881		63
50	400	250	265	131	648	803
	1000				710	856
	2500				726	881		65
65	6400	270	295	171	966	1126	530	131
80		300	320	189	991	1151		143
100		380	400	208	1036	1196		186
150		530	550	275	1202	1775		274
200		640	670	320	1277	1507		444
250	16000	780	810	390			630
300	16000	880	950	450			630

ZAZM低温型电动套筒调节阀外形尺寸表
公称通径PN	推力 N	L	DN	工作温度℃						重量KG
		公称压力 MPA		工作温度℃
		公称压力 MPA		-100		-200		-250
		6.4		H	H2	H	H2	H2	H
25	400	205	290	500	1058	700	1258	900	1558	50
	1000				1111		1311		1511
	2500				1136		1336		1536	74
40	400	235	330		1083		1283		1438
	1000				1136		1336		1536
	2500				1161		1361		1561	74
50	400	265	360		1083		1283		1861
	1000				1136		1336		1886
	2500				1161		1361		1931	91
65	6400	295	405	600	1461	800	1661	1000	2087	166
80		320	430		1486		1686		2172	181
100		400	520		1531		1731			236
150		550	695	700	1697	900	1897	1100		244
200		670	840	700	1772	900	1927	1100		531
250	16000	810		800		1000		1200
300	16000	950		800		1000		1200
