德标波纹管截止阀产品介绍：

DIN波纹管截止阀适用于公称压力PN1.6～6.4MPa，工作温度-29～350℃的广泛用于流体、高温导热油、液氨等介质。德标波纹管截止阀其关键部件金属波纹管,下端与阀杆组件采用自动滚焊焊接,上端与连接板自动滚焊接，在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏；开关无摩擦,密封不易磨损,启闭力矩小。这种截止阀采用的波纹管密封设计，从而完全消除了阀杆填料密封泄漏的问题，满足最严格的泄漏要求。波纹管截止阀的零泄漏特性改善了设备的安全性，节约大量能源，减少了维修费用，可工业应用提供了清洁安全的工作环境。

德标波纹管截止阀结构特点
1、产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计（波纹管+填料）,阀杆的零泄漏。没有流体损失,降低能源损失,提高工厂设备安全。并符合密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观
4、双层波纹管、维修方便波纹管密封阀杆、双重密封 位置指示、无升降手轮
德标波纹管截止阀执行标准：

设计标准 DIN3356
结构长度 DIN3202
连接法兰 DIN2543-2545
试验和检验 DIN3230

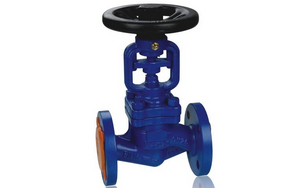

德标波纹管截止阀实物图片：

德标波纹管截止阀制造标准

执行标准
制造标准：DIN3356	结构长度：DIN3202
法兰标准：DIN2543-2545	对焊口标准：DIN3239
试验标准：DIN3230

德标波纹管截止阀实物图片压力试验

压力检验（表）
公称压力	1.6Mpa	2.5Mpa	4.0Mpa
密封试验	1.8MPa	2.8MPa	4.4MPa
壳体强度	2.4MPa	3.6MPa	6.0MPa
适用温度	425℃

德标波纹管截止阀实物图片产品特点

波纹管截止阀特点
双层波纹管	维修方便
波纹管密封阀杆	双重密封
位置指示	无升降手轮

德标波纹管截止阀实物图片产品用途

用途
工业	电站
废气净化厂	天然气
真空装置	氨
热水	冷冻系统
加热设备	蒸汽系统

德标波纹管截止阀实物图片主要零件材料及性能

材料性能（表）
零件名称	阀体	阀盖	阀杆	阀瓣	密封面	填料
GS-C25	GS-C25	GS-C25	13Cr	2Cr13	2Cr13	柔性石墨
304	CF8	CF8	304	304	304	柔性石墨
316	CF8M	CF8M	316	316	316	柔性石墨
304L	Cf3	CF3	316	304L	304L	柔性石墨
316L	CF3M	CF3M	316	316L	316L	柔性石墨

德标波纹管截止阀,DIN波纹管截止阀参数尺寸结构图:
