美标波纹管截止阀产品主要特点:
WJ41美标波纹管截止阀波纹管密封采用不锈钢或 Inconel 材料制造,结构设计合理，耐疲劳，使用寿命长。温度-29-350℃压力150LB-1500LB 美标波纹管截止阀，其关键部件金属波纹管,下端与阀杆组件采用自动滚焊焊接,上端与连接板自动滚焊接，在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏；
开关无摩擦,密封不易磨损,启闭力矩小。这种截止阀采用的波纹管密封设计，从而完全消除了阀杆填料密封泄漏的问题，满足严格的泄漏等级要求。波纹管截止阀的零泄漏特性改善了设备的安全性，节约大量能源，减少了维修费用，可工业应用提供了清洁安全的工作环境。
美标波纹管截止阀结构特点：
1、产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计（波纹管+填料）,保证阀杆的零泄漏。没有流体损失,降低能源损失,提高工厂设备安全。并符合密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观
4、双层波纹管、维修方便波纹管密封阀杆、双重密封 位置指示、无升降手轮
美标波纹管截止阀应用:
适用于石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等行业.
适用介质:高温导热油、蒸汽、冷热水、氯气等相关液体、气体。

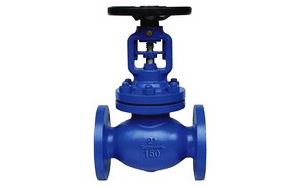

美标波纹管截止阀实物图片
美标波纹管截止阀技术规范
| 结构形式 |
BB-BG-OS & Y |
| 驱动方式 |
手动 |
| 电动 |
| 设计标准 |
ASME B16.10、BS1873 |
| 结构长度 |
ASME B16.10 |
| 连接法兰 |
ASME B16.5 |
| 试验和检验 |
API598 |
美标波纹管截止阀实物图片检验标准
| 公称压力（LB） |
壳体试验压力（MPa） |
密封试验压力(MPa) |
适用温度(℃) |
使用介质 |
| 150 |
3.0 |
2.2 |
≤550℃ |
水、蒸汽、油品、气体等 |
| 300 |
7.5 |
5.5 |
| 600 |
15.0 |
11.0 |
| 900 |
22.5 |
16.5 |
美标波纹管截止阀实物图片主要零件材质
| 序号NO. |
名称part name |
材质material |
| 1 |
阀体body |
WCB、CF8、CF3 |
| 2 |
阀瓣disc |
2CR13、SS304、SS316 |
| 3 |
轴销hinge pin |
SS304、SS316 |
| 4 |
波纹管组件bellows combination |
SS304、SS316L |
| 5 |
阀盖bonnet |
WCB、SS304、SS316 |
| 6 |
填料packing |
柔性石墨Flexible graphite、PTFE |
| 7 |
压套gland |
25#、304、316 |
| 8 |
定位片locator |
25#、304、316 |
| 9 |
阀杆螺母stem nut |
铜合金ZQA19-4 |
| 10 |
手轮hand wheel |
碳钢carbon steel |
| 11 |
并帽cap |
25# |
| 12 |
油杯oil cup |
黄铜brass |
| 13 |
六角螺母hexagon nut |
ASTMA193 2H、A193-8、A193-8M |
| 14 |
双头螺栓bolt |
ASTMA193 B7、A193-B8、A193-B8M |
| 15 |
垫片gasket |
柔性石墨+不锈钢flexible graphite+stainless steel、PTFE |
| 16 |
阀杆stem |
2Cr13、SS304、SS316 |
美标波纹管截止阀,WJ41美标波纹管截止阀参数尺寸结构图:
