衬胶截止阀

更新时间:2023/2/18

质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,衬胶截止阀售前、售中、售后专业服务。

产品名称: 衬胶截止阀 产品型号: J41J
驱动方式: 手动,电动,气动 连接形式: 法兰
结构形式: 截止 密封结构: 衬胶
压力范围: 1.6MPa-2.5MPa 公称通径: DN15-350
常用材质: WCB,不锈钢 铭牌: 雄工品牌

产品说明 相关产品 订货流程

衬胶截止阀产品介绍:

J41J衬胶截止阀 主要分为直通式、直流式和直角式的三种。衬胶截止阀用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管中,具有强度、耐腐蚀性好的特点。适用温度∶≤85℃、≤100℃、≤120℃(按照衬里材料)

衬胶截止阀,J41J衬胶截止阀专用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管中,具有强度高、耐腐蚀性好的特点。衬胶截止阀的阀瓣由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。

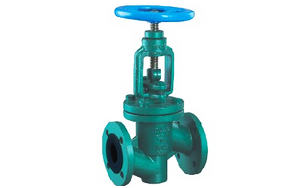

衬胶截止阀,J41J衬胶截止阀实物图片:衬胶截止阀,J41J衬胶截止阀实物图片

衬胶截止阀,J41J衬胶截止阀实物图片要零部件材料表:

序号

零件名称

灰铸铁

铸钢

不锈钢

低碳不锈钢

Z

C

P

R

PL

RL

1

阀体、阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

阀瓣、阀杆

35

1Cr13

1Cr18NI9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

3

活节螺栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

4

衬里层/阀座

衬硬橡胶(NR)FEP(F46) PCTFE(F3)PFA(可溶性聚四氟乙烯)

5

填料

PTFE(F4) PTFE(F4)

6

填料压盖

WCB

WCB

CF8

CF8M

CF3

CF3M

7

阀杆螺母

ZCuAl10Fe3 ZCuAl10Fe3

8

螺栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr17Ni9Ti

1Cr17Ni9Ti

9

螺母

45

45

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

10

手轮

HT200

HT200

WCC

WCC

WCC

WCC

衬胶截止阀,J41J衬胶截止阀参数尺寸结构图:

衬胶截止阀,J41J衬胶截止阀尺寸结构图

衬胶截止阀,J41J衬胶截止阀尺寸结构图
