衬氟球阀,衬氟塑料球阀,内衬四氟球阀,衬F46球阀具有耐腐蚀性能，由于受阻于压力、和温度的影响，不能广泛的使用到各个腐蚀领域上，衬氟类的氟塑料包括有PO、F46、F4、PFA为常见的，衬氟阀门。
衬氟球阀概述：
衬氟球阀，衬氟球阀就是将通用的浮动球阀进行更改，使阀体的内壁、内件外部全都覆盖上氟塑料，有介质接触的地方都衬有氟塑料，从而达到耐腐蚀性能。
衬氟球阀适用范围：
内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的氟塑料，有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、药类等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用。
衬氟球阀基本型号
| 手动 |
Q41F4 |
蜗轮 |
Q341F4 |
| Q41F46 |
Q341F46 |
| 气动 |
Q641F4 |
电动 |
Q941F4 |
| Q641F46 |
Q941F46 |
衬氟球阀技术规范
| 设计标准 |
GB12237 |
| 结构长度 |
GB12221 |
| 法兰标准 |
JB/T79-94 |
| GB9113.1-26 |
| 检验试验 |
JB/T9092-99 |
| 驱动方式 |
手动、电动、气动、蜗轮 |
衬氟球阀主要零部件材料表
| 序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
低碳不锈耐酸铸钢 |
| Z |
C |
P8 |
R8 |
R3 |
R3 |
| 1 |
阀体／阀盖 |
A216-C |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
| 2 |
球体/阀杆 |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
| 3 |
衬里／阀座 |
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) |
| 4 |
填料/压盖 |
PTFE(F4) |
A351-CF3 |
A351-CF3 |
| 5 |
填料 |
A216-WCB |
A351-CF8 |
A351-CF8 |
| 6 |
支架 |
A193-B7 |
A194-8 |
A193-B8M |
| 7 |
紧固螺栓 |
A193-B7 |
A193-B8M |
A194-8 |
| 8 |
螺母 |
A194-2H |
A194-8 |
A194-8 |
| 9 |
操作手柄 |
A216-WCB |
A216-WCB |
A216-WCB |
1.0MPa主要外形和连接尺寸
| 公称通经 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
| DN(mm) |
NPS(inch) |
PN1.0MPa |
| 15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
| 20 |
3/4 |
140 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
| 25 |
1 |
150 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
| 32 |
5/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
| 40 |
3/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
| 50 |
2 |
200 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
| 65 |
5/2 |
220 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
| 80 |
3 |
250 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
| 100 |
4 |
280 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
| 125 |
5 |
320 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
| 150 |
6 |
360 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
| 200 |
8 |
457 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
| 250 |
10 |
533 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
1.6MPa主要外形和连接尺寸
| 公称通经 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
| DN(mm) |
NPS(inch) |
PN1.0MPa |
| 15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
| 20 |
3/4 |
130 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
| 25 |
1 |
140 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
| 32 |
5/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
| 40 |
3/2 |
165 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
| 50 |
2 |
203 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
| 65 |
5/2 |
222 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
| 80 |
3 |
241 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
| 100 |
4 |
305 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
| 125 |
5 |
356 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
| 150 |
6 |
394 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
| 200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
【衬氟球阀结构图片】
为您提供Q41F46衬氟球阀结构图，本结构图希望对您有所帮助。
1、Q41F46衬氟球阀结构设计的主要依据国家相关标准规定设计。
2、Q41F46衬氟球阀所采用的通用做法和标准构件图集。
3、如有特殊Q41F46衬氟球阀构件需作结构性能检验时，应指出检验的方法与要求。
4、Q41F46衬氟球阀主要根据剖面、长度、高度、外形等作出说明。
5、Q41F46衬氟球阀所选用结构材料的品种、规格、性能及相应的产品标准。

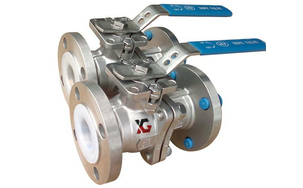

【衬氟球阀实物图】
电动衬氟球阀实物图
【结构总结】
Q41F46衬氟球阀结构主要是给安装单位提供具有好的了解该Q41F46衬氟球阀的外形结构、使用时考虑到工况、环境等因数在应用中有着更合理的计划规范，不会在安装时产生空间使用不合理等常见问题。
