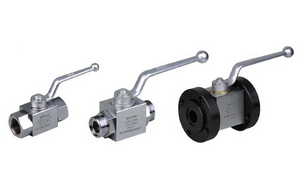

QJH系列高压球芯截止阀产品介绍：

QJH系列 连接形式：B-板式F-法兰式 NL-内螺纹连接WL—外螺纹连接公称通径：6，10，15，20，25，32，40，50，65，80mm压力等级：H—32MPa系列代号：QJ—球芯截止阀详细参数

球芯截止阀型号

型号	A	B	C	L1	L2	L3	L4	L5	L6	H	N	d1	d2
QJH-10B	80	54	42	60	45	11	13	105	33	38	62	Ф8.5	Ф9
QJH-15B	92	58	44	56	52	6	18	147	39	42	77	Ф8.5	Ф14
QJH-20B	108	70	52	70	60	8.5	21.5	185	45	50	90	Ф11	Ф18
QJH-25B	125	75	60	80	72	11	20	185	54.5	55	99	Ф11	Ф24
QJH-32B	152	98	71	120	90	19	16	240	69.5	75	111	Ф13	Ф30
QJH-40B	185	120	93	150	110	23	20	240	80	90	129	Ф17	Ф38

型号	D	L	L1	L2	H	F	E	N
QJH-50F1	Ф62	170	30	17	104	118	55	240
QJH-65F1	Ф77	220	45	22	126	132	67	—
QJH-80F1	Ф91	240	45	25	139	142	75	—

型号	A	B	C	L	H×a	2-D
QJH-06NL	13.5	27	105	67	33×26	M16×1.5
QJH-10NL	16	40	105	76	36×32	M18×1.5
QJH-15NL	19	45	147	88	45×38	M27×2
QJH-20NL	25	46	185	100	55×48	M33×2
QJH-25NL	28.5	59	185	116	64×57	M42×2
QJH-32NL	37.5	74	240	130	84×75	M48×2
QJH-40NL	42.5	88	240	140	95×85	M60×2

型号	A	B	C	L	H×a	2-D
QJH-06WL	13.5	27	105	71	33×26	M16×1.5
QJH-10WL	16	40	105	86	36×32	M22×1.5
QJH-1WNL	19	45	147	96	45×38	M30×1.5
QJH-20WL	25	46	185	112	55×48	M36×2
QJH-25WL	28.5	59	185	122	64×57	M42×2
QJH-32WL	37.5	74	240	145	84×75	M52×2
QJH-40WL	42.5	88	240	163	95×85	M60×2

球芯截止阀,高压球芯截止阀尺寸结构图:

售后服务承诺

对于贵公司在雄工阀门订购阀门产品，我司在售后服务方面作如下承诺：

一、我公司对产品质量实行三包，即：包质、包换、保修；

二、合同签订后，保证保质、保量，按时交货；

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询，随时给予解答；

当接到用户反应质量问题的信函或电话后，保证24小时内作出答复解决问题。

相关产品：波纹管蒸汽截止阀

更多相关产品：针型截止阀

抗生素截止阀	德标波纹管截止阀	美标波纹管截止阀	波纹管截止阀
外螺纹截止阀	内螺纹截止阀	不锈钢截止阀	铬钼钢截止阀
压力表截止阀	衬胶截止阀	衬氟截止阀	铸铁截止阀
对焊截止阀	管路截止阀	水封截止阀	碳钢截止阀
美标截止阀	德标截止阀	日标截止阀	针型截止阀
球芯截止阀	波纹管蒸汽截止阀	蒸汽截止阀	铸钢截止阀
锻钢低温截止阀	锻钢截止阀	真空截止阀	氧气截止阀
氨用截止阀	高压角式截止阀	角式截止阀	焊接式截止阀
法兰式截止阀	丝扣截止阀	保温截止阀	低温长轴截止阀
低温角式截止阀	低温高压截止阀	高温截止阀	高压截止阀
电动截止阀	气动截止阀	手动截止阀	高温高压截止阀
铜截止阀	Y型截止阀	陶瓷截止阀	蓄能器安全截止阀组
蓄能器控制阀组	蓄能器截止阀

订货流程

1. 客户采购清单请传真至 021-60714833，或来电咨询 021-31263381。
2. 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
3. 具体商定：交货期、特殊要求等事宜。

订货须知

1. 客户对产品有特殊要求，须在订货合同中提供以下说明：
   1. 结构长度
   2. 连接形式
   3. 公称直径、全通径、缩径、管道尺寸
   4. 运用介质及温度、压力范围
   5. 实验、检验标准及其他要求
2. 本场可根据客户特殊要求配置各类驱动装置。
3. 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

服务承诺

专业制造、专业服务，雄工为你创造更多价值

不断提升服务质量，精益求精，“真诚的服务”是雄工永恒的主题。雄工严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

售前服务

产品介绍，技术交流，非标产品设计，疑难解答

售中服务

1. 守信合同，保证及时供货，随时保持与客户联系
2. 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

1. 雄工产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
2. 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
3. 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
4. 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高雄工的服务质量
