波纹管蒸汽截止阀产品介绍：

WJ41波纹管密封截止阀符合密封标准。密封面堆焊Co基硬质合金、耐、温耐磨、耐腐、抗摩擦性能好、使用寿命长。适用于公称压力PN1.6～16MPa,工作温度-29～425℃主要用于锅炉高温蒸汽、石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），阀杆的零泄漏。没有流体损失，降低能源损失，提高工厂设备安全。阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示。

波纹管蒸汽截止阀,WJ41波纹管密封截止阀产品特点

1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），阀杆的零泄漏。没有流体损失，降低能源损失，工厂设备安全。并符合密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示。

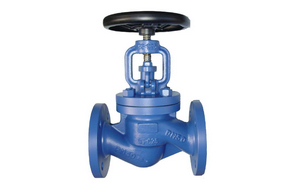

波纹管蒸汽截止阀,WJ41波纹管密封截止阀实物图片

波纹管蒸汽截止阀,WJ41波纹管密封截止阀技术规范

构形式	BB-BG-OS & Y
驱动方式	手动
	电动
设计标准	GB12235
结构长度	GB12221
连接法兰	GB9113、JB/T79、HG20596
试验和检验	JB/T 9092、GB/T13927

波纹管蒸汽截止阀性能规范

公称压力 （MPa）	壳体试验压力 （MPa）	密封试验压力 (MPa)	适用温度 (℃)
1.6	2.4	1.76	≤350℃
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

波纹管蒸汽截止阀主要零部件材质

序号	名称	材质
1	阀体	WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2	阀瓣	25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3	轴销	25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4	阀杆	25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
5	波纹管组件	1Cr18Ni9Ti、304、316、304L、316L
6	垫片	柔性石墨+不锈钢、PTFE
7	阀盖	WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8	双头螺栓	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9	六角螺母	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10	填料	柔性石墨
11	填料压盖	WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12	阀杆螺母	铜合金
13	手轮	WCB、QT400-18

波纹管蒸汽截止阀,WJ41波纹管密封截止阀尺寸结构图:
