焊接式截止阀产品介绍：
J61Y焊接式截止阀是带散热装置的启闭装置、采用对焊方式与管道焊接，适用于高温高压场合。主要技术参数：公称压力：16、25、32MPa 适用温度:425℃ 450℃ 500℃ 540℃，主要用于钢铁、冶金、电厂、热电等企业。
焊接式截止阀,J61Y焊接式截止阀产品结构特点：
1.产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为4.阀瓣和阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，密封面6.阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。
7.阀门具有上密封结构，阀门开启运行时不经阀杆外漏。
8.电动截止阀三的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手、电动切换机构。除就地操作外，还可进行远距离操作。
焊接式截止阀,J61Y焊接式截止阀工作原理
产品设计制造按E101和JB／T3595—93标准的规定，结构合理，性能可靠，造型美观。阀门中腔采用压力自紧式密封结构，密封性能好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。 阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤、使用寿命长。 阀杆经调质和表面氮化处理，有良好的耐腐蚀性和抗擦伤性。阀盖填料函深度合理，填料加缓蚀剂，密封可靠。焊接连接的截止阀适用子公称压力为20．0—32．0MPa及P54100V—P57170V，工作温度≤540℃(其中P57170VT作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。
焊接式截止阀,J61Y焊接式截止阀产品执行标准
设计与制造：ANSI B16.34 E101
结构长度：ANSI B16.10 E101 GB/T1588.1
压力温度等级：ANSI B16.34 E101
试验与检验：API598 E101 JB/T9092

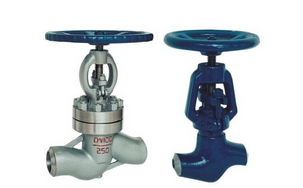

焊接式截止阀实物图片
焊接式截止阀,J61Y焊接式截止阀主要性能和使用规范
| 产品型号 |
公称压力(MPa) |
试验压力(MPa) |
工作压力(MPa) |
公作温度℃ |
适用介质 |
| 壳体强度 |
密封 |
P54 |
P55 |
P57 |
| J61H(Y)-100 |
10 |
15 |
11 |
/ |
/ |
/ |
≤425 |
水、蒸汽、油品 |
| J61H(Y)-200 |
20 |
30 |
22 |
/ |
/ |
/ |
| J61H(Y)-250 |
25 |
38 |
28 |
/ |
/ |
/ |
| J61H(Y)-320 |
32 |
48 |
36 |
/ |
/ |
/ |
| J61Y-P54/100V |
20 |
30 |
22 |
10 |
/ |
/ |
≤540 |
蒸汽 |
| J61Y-P54/140V |
25 |
38 |
28 |
14 |
/ |
/ |
| J61Y-P54/170V |
/ |
48 |
36 |
17 |
/ |
/ |
| J61Y-P55/100V |
/ |
38 |
28 |
/ |
10 |
/ |
≤550 |
| J61Y-P55/140V |
/ |
48 |
36 |
/ |
14 |
/ |
| J61Y-P55/170V |
/ |
53 |
39 |
/ |
17 |
/ |
| J61Y-P57/100V |
/ |
48 |
36 |
/ |
/ |
10 |
≤570 |
| J61Y-P57/140V |
/ |
55 |
40 |
/ |
/ |
14 |
| J61Y-P57/170V |
/ |
60 |
44 |
/ |
/ |
17 |
焊接式截止阀标准与规范
| 设计与制造 |
结构长度 |
压力 – 温度等级 |
试验标准 |
E101
JB/T3595
DL/T531 |
E101
JB2766
GB/T15188.1 |
E101
JB/T3595 |
E101
JB/T9092 |
焊接式截止阀主要零件材料
| 零件材料 |
材料牌号 |
| 阀 体 |
WCB A105 |
WC6 12Cr1MoV |
WC9 12Cr1MoV |
| 阀 盖 |
WCB A105 |
WC6 12Cr1MoV |
WC9 12Cr1MoV |
| 阀 瓣 |
WCB A105 |
WC6 25Cr2MoV |
WC9 25Cr2MoV |
| 阀 杆 |
2Cr13 / 1Cr17Ni2 |
25Cr2MoV |
25Cr2MoV |
| 阀 座 |
25 + STL |
304 |
304 |
| 密封环 （ 垫 片 ） |
增强柔性石墨 / 软钢 |
| 填 料 |
增强柔性石墨 |
| 阀 杆 螺 母 |
ZCuAl10Fe3 / D2 |
焊接式截止阀,J61Y焊接式截止阀尺寸结构图:
