保温截止阀产品介绍：
保温夹套截止阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝团的离粘度介质。该系列阀门的夹套焊装于阀门的两法兰之间，阁门的侧面、底部设置有夹套的连接口。由于增加了夹套.此种阀门的连接法兰尺寸要比同一规格普通的连接法兰大一到两个规格，但结构长度与同规格的阀门相同，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
保温截止阀,保温夹套截止阀执行标准
设计与制造：BS1873BS5160GB12233
法兰尺寸：ANSIB16.5JB/T79GB9113
压力温度：ANSIB16.34
结构长度：ANSIB16.10BS1873GB12221
对焊连接尺寸：ANSIB16.25
检验与实验：BS6755GB/T13927
保温截止阀,保温夹套截止阀 标准规范
1、设计制造按GB12234-89 GB12234-89
2、结构长度按GB12221-89 GB12221-89
3、法兰尺寸按JB/T79-94 JB/779-94
4、阀门检查和试验按GB13927

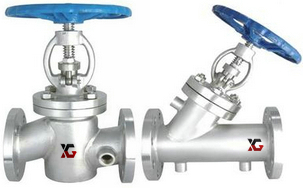

保温截止阀,保温夹套截止阀实物图片
保温截止阀,保温夹套截止阀性能参数
| 型号 |
公称压力
PN（MPa） |
试验压力PS（MPa） |
适用温度
（℃） |
适用介质 |
保温套压力
（MPa） |
| 壳体 |
密封 |
| BJ41W-16P.R.C |
1.6 |
2.4 |
1.8 |
≤350 |
硝酸类 |
≤1.3 |
| BJ41W-25P.R.C |
2.5 |
3.8 |
2.8 |
≤350 |
硝酸类 |
≤1.3 |
| BJ41W-40P.R.C |
4.0 |
6.0 |
4.4 |
≤350 |
硝酸类 |
≤1.3 |
| BJ41W-64P.R.C |
6.4 |
9.0 |
6.6 |
≤350 |
硝酸类 |
≤1.3 |
保温夹套直流式截止阀性能参数
| 型号 |
公称压力 |
试验压力 |
适用温度 |
适用介质 |
保温套压力 |
| 壳体 |
密封 |
| BJ45W-25P |
2.5 |
3.75 |
2.75 |
≤350 |
硝酸类 |
≤1.3 |
| BJ45W-40P |
4.0 |
6.0 |
4.4 |
| BJ45W-64P |
6.4 |
9.0 |
6.6 |
硝酸类 |
| BJ45W-25P |
2.5 |
3.75 |
2.75 |
| BJ45W-40P |
4.0 |
6.0 |
4.4 |
| BJ45W-64P |
6.4 |
9.0 |
6.6 |
保温截止阀,保温夹套截止阀主要零件材料
| 零件名称 |
ZG1CR18NI9TI系列 |
ZGOOCR18NI10系列 |
ZG1Cr18Ni12MO2Ti系列 |
ZGOOCR17NI14MO2系列 |
WCB系列 |
| 阀体/阀盖世 |
ZG1CR18NI9TI |
ZGOOCR18NI10 |
ZG1Cr18Ni12MO2Ti |
ZGOOCR17NI14MO2 |
WCB |
| 闸板 |
ZG1CR18NI9TI |
ZGOOCR18NI10 |
ZG1Cr18Ni12MO2Ti |
ZGOOCR17NI14MO2 |
1Cr13 |
| 阀杆 |
1CR18NI9TI |
00cr18ni10 |
1CR18NI12MOTI |
OOCR17NI14MO |
1Cr13 |
| 填料 |
PTFE纺织 |
PTFE纺织 |
PTFE纺织 |
PTFE纺织 |
石墨 |
| 垫片 |
304L+PTFE |
304L+PTFE |
316L+PTFE |
316L+PTFE |
石墨+304 |
| 压盖 |
ZG1CR18NI9TI |
ZG00CR18ni10 |
ZG1Cr18Ni12MO2Ti |
ZGOOCR17NI14MO2 |
WCB |
| 填料压环 |
1CR18NI9TI |
00CR18NI10 |
1Cr18NI12MOTI |
OOCR17NI14MO |
1Cr13 |
| 螺栓 |
1cr17ni2 |
1CR17NI2 |
1Cr17NI2 |
1Cr17Ni2 |
35CrMoA |
| 螺母 |
1cr18ni9ti |
1CR18NI9TI |
1Cr18NI9ti |
1Cr18NI9ti |
45 |
保温截止阀,保温夹套截止阀参数尺寸结构图:
BJ45W直流式保温截止阀尺寸结构图：
