高温高压截止阀产品介绍：
J61Y/J961Y/J962Y/J561Y高温高压焊接截止阀结构形式与用途:
1,操作传动方式有:手动、正、伞齿轮传动、电动、气动等.订货时请注明传动方式。
2、焊接连接的截止阀适用于公称压力PN1.6-32MPa，及 P54/100V-P57/170V，工作温度≤540℃(其中P57/170V工作温度570℃)的石油、化工、火力电站、水力各种系统的管路上，切断和接通管路介质。适用介质为:水、蒸汽、油品、酸性介质等。
3、符合国内外标准的要求，阀门中腔采用压力自紧式密封结构，支管两端为焊接结构，焊接坡口可按标准或用户要求配接，密封可靠、性能好、造型美观。
4、阀瓣、阀座密封面用我铁基合金或司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
5、阀杆经调质及表面氮化处理，有好的抗摩擦性和抗腐蚀性，阀门在运行时开启不经阀杆外漏，同时可更换阀杆调料。
6、中大口径可采用内旁通结构并设置滚动轴承与推力轴承、开关灵活，启闭轻松。
7、电动截止阀配有Dzw系列阀门电动装置，具有壳体小，重量轻，功能全，外形美观等特点，并可与程控电脑配套使用.
程控电脑配套使用，也可按用户要求选配电动装置。
高温高压截止阀制造验收技术标准
1、制造验收技术条件按JB/T3595或E101的规定。
2、阀门结构长度按ANSI B16.10或E101的规定。
3、阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。

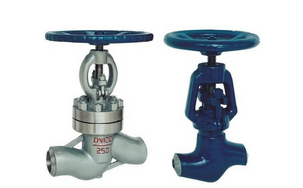

高温高压截止阀实物图片
高温高压截止阀主要性能和使用规范
| 产品型号 |
公称压力(MPa) |
试验压力(MPa) |
工作压力(MPa) |
公作温度℃ |
适用介质 |
| 壳体强度 |
密封 |
P54 |
P55 |
P57 |
| J61H(Y)-100 |
10 |
15 |
11 |
/ |
/ |
/ |
≤425 |
水、蒸汽、油品 |
| J61H(Y)-200 |
20 |
30 |
22 |
/ |
/ |
/ |
| J61H(Y)-250 |
25 |
38 |
28 |
/ |
/ |
/ |
| J61H(Y)-320 |
32 |
48 |
36 |
/ |
/ |
/ |
| J61Y-P54/100V |
20 |
30 |
22 |
10 |
/ |
/ |
≤540 |
蒸汽 |
| J61Y-P54/140V |
25 |
38 |
28 |
14 |
/ |
/ |
| J61Y-P54/170V |
/ |
48 |
36 |
17 |
/ |
/ |
| J61Y-P55/100V |
/ |
38 |
28 |
/ |
10 |
/ |
≤550 |
| J61Y-P55/140V |
/ |
48 |
36 |
/ |
14 |
/ |
| J61Y-P55/170V |
/ |
53 |
39 |
/ |
17 |
/ |
| J61Y-P57/100V |
/ |
48 |
36 |
/ |
/ |
10 |
≤570 |
| J61Y-P57/140V |
/ |
55 |
40 |
/ |
/ |
14 |
| J61Y-P57/170V |
/ |
60 |
44 |
/ |
/ |
17 |
高温高压截止阀标准与规范
| 设计与制造 |
结构长度 |
压力 – 温度 |
试验标准 |
E101
JB/T3595
DL/T531 |
E101
JB2766
GB/T15188.1 |
E101
JB/T3595 |
E101
JB/T9092 |
高温高压截止阀主要零件材料
| 零件材料 |
材料牌号 |
| 阀 体 |
WCB A105 |
WC6 12Cr1MoV |
WC9 12Cr1MoV |
| 阀 盖 |
WCB A105 |
WC6 12Cr1MoV |
WC9 12Cr1MoV |
| 阀 瓣 |
WCB A105 |
WC6 25Cr2MoV |
WC9 25Cr2MoV |
| 阀 杆 |
2Cr13 / 1Cr17Ni2 |
25Cr2MoV |
25Cr2MoV |
| 阀 座 |
25 + STL |
304 |
304 |
| 密封环 （ 垫 片 ） |
增强柔性石墨 / 软钢 |
| 填 料 |
增强柔性石墨 |
| 阀 杆 螺 母 |
ZCuAl10Fe3 / D2 |
高温高压截止阀,J61Y高温高压焊接截止阀尺寸结构图:
