Y型截止阀产品介绍：
锻钢(承插焊,自密封)Y型截止阀适用于公称压力150LB-2500LB,工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上面,切断或接通介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动,气动,电动。
Y型截止阀技术要求
1、阀门设计与制造按API 623-2013、JIS E101和NB/T 47044-2014等的规定；
2、阀门试验按API 598-2009等的规定；
3、结构长度按ASME B16.10-2009、JIS E101和NB/T 47044-2014等的规定,或按企标长度或用户提供尺寸；
4、焊接坡口按ASEM B16.25-2012、GB/T 12224-2005、JB/T 3595-2002，NB/T 47044-2014和电力工业管理标准78DG等的规定或用户提供尺寸；
5、压力温度额定值按ASME B16.34-2013等的规定。

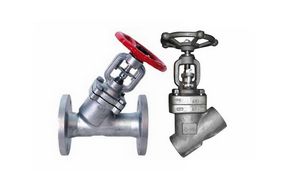

Y型截止阀实物图片：
Y型截止阀主要材质零件
| 阀体 |
WCB |
WC1 |
WC6 |
WC9 |
| 阀盖 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
| 支架 |
WCB |
WCB |
WCB |
WCB |
| WC1 |
WC6 |
WC9 |
| 阀瓣 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
| 阀杆 |
25Cr2MoV |
25Cr2MoV |
20Cr1Mo1V1A |
20Cr1Mo1V1A |
| 阀座 |
25 |
15Cr1MoA |
12Cr1MoVA |
12Cr1MoVA |
| 密封环 |
增强柔性石墨 |
| 填料 |
增强柔性石墨 |
| 阀杆螺母 |
ZCuA110Fe3 |
Y型截止阀 主要材质零件
| 序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
| A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
| 1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
| 2 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
| 3 |
阀杆 |
A182 F6 |
A182F304(L) |
A182F316(L) |
| 4 |
密封螺母 |
A105 |
A182F304 |
A182F304(L) |
A182F316(L) |
| 5 |
填料 |
柔性石墨 |
PTFE |
| 6 |
密封圈 |
F182F304L |
A182F316(L) |
| 7 |
提升螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 8 |
填料压套 |
A276 420 |
A182 F304 |
| 9 |
填料压板 |
A216WCB |
A351CF8 |
| 10 |
销钉 |
A276420 |
A182F304 |
| 11 |
活节螺栓 |
A193 B7 |
A193B16 |
A193B8 |
A1983 B8M |
| 12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 13 |
油嘴 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
| 14 |
阀杆螺母 |
A276 F410 |
| 15 |
阀盖 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
| 16 |
铭牌 |
SS |
| 17 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 18 |
手轮 |
A197 |
| 适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 适用温度 |
～29℃～425℃ |
～29℃～550℃ |
～29℃～200℃ |
Y型截止阀,锻钢承插焊Y型截止阀,锻钢自密封Y型截止阀参数尺寸结构图:
