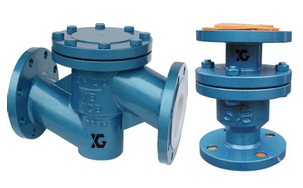

衬氟止回阀产品介绍:
止回阀是一种依靠介质本自的流动而自动启动、闭阀瓣用来阻止介质逆向流动的自动阀门。
一、以下三种结构类型止回阀
1、旋启式止回阀
主要型号有H44F46与H74F46单瓣旋启式系列和H76F46型双瓣旋启式系列,它们的阀瓣都是围绕座外的(销)轴旋转启、闭,防止介质倒流。
H44F46和H74F46型止回阀的特点是:(销)轴与阀瓣设计为一体,全部衬FEP的(销)轴镶嵌在阀体与阀盖之间形成的特殊凹槽内,启闭灵活,密封可靠,另外,H72F46和H76F46弄止回阀的特点是:除了阀体、阀瓣外,复位弹簧也全部包衬了耐腐蚀的氟塑料,设计合理的弹簧,使阀瓣在低压区内也能产生足够的密封比压,保证密封的可靠性。
2、升降立式止回阀
主要型号有H40F46型,H42F46和H72F46升降立式止回阀,其中H40F46结构,阀瓣为球型,它们共同特点是衬氟阀瓣沿阀体通路轴线做升降运动。
3、升降式止回阀
主要型号有H41F46直通升降式止回阀,其结构特点是衬氟阀瓣垂直于阀体进、出口轴线任升降运动。
二、设计规范
遵循GB/T 13932,GB12235,GB12236,API6D标准。
衬氟止回阀_(衬氟塑料,内衬四氟,衬F46)止回阀主要零部件的材料
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
低碳不锈耐酸铸钢 |
Z |
C |
P |
R |
PL |
RL |
1 |
阀体/阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
2 |
阀瓣/阀杆 |
35 |
1Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
3 |
衬里/阀座 |
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
4 |
紧固螺栓 |
WCB |
1Cr17Ni2 |
1Cr18Ni9Ti |
5 |
螺母 |
WCB |
1Cr17Ni2 |
1Cr18Ni9Ti |
衬氟止回阀_(衬氟塑料,内衬四氟,衬F46)止回阀尺寸结构图:
售后服务承诺
对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:
一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
订货流程
- 客户采购清单请传真至 021-60714833,或来电咨询 021-31263381。
- 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
- 具体商定:交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求,须在订货合同中提供以下说明:
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
服务承诺
专业制造、专业服务,雄工为你创造更多价值
不断提升服务质量,精益求精,“真诚的服务”是雄工永恒的主题。雄工严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。
售前服务
产品介绍,技术交流,非标产品设计,疑难解答
售中服务
- 守信合同,保证及时供货,随时保持与客户联系
- 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 雄工产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
- 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
- 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
- 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高雄工的服务质量
