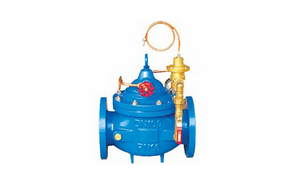

限流止回阀,微阻限流止回阀产品介绍：
主要用于多泵并联使用时安装于水泵的出口，起限制水泵工作流量，调节扬程，防止停泵回流作用。
1、 限流功能
该阀安装于水泵出口，在单泵启动和非全数设计工作数设计工作泵工作时，对工作泵起限制流量作用，使泵在效率状态下工作；防止电动机在水泵低扬程、大流量、低效率时发生过载现象；防止超额定电流烧电机现象的发生，起到显著的节能效果。该阀设定一个控制工作扬程，当水泵工作扬程低于控制扬程时阀门做关阀动作，使实际工作扬程加da；当水泵工作扬程da于设定扬程时阀门全开，阀门阻力小。
2、 止回功能
该阀的止回功能完全等于微阻缓闭止回阀，且无关闭噪音，零回流。
3、调节扬程
根据工况需要可手动调节扬程
选型
1、可根据水泵公称通径直接选用。
2、控制扬程的设定可按电机额定电流设定，也可以按效率工况设定，该阀门工作扬程设定值可调。
限流止回阀,微阻限流止回阀性能与特点
1、支持水泵工作点在有效区内工作；
2、限制水泵在大流量低效率状态下运行；
3、关闭时无水锤现象；
4、防止水泵过载烧环电机；
5、无ji调节扬程功能；
限流止回阀,微阻限流止回阀技术参数
1、 公称压力：1.6 MPa，2.5 MPa（须预定）；
2、 介质温度：0~150℃；
3、 限制扬程可调范围：0.1~0.6 MPa，设定在0.1 MPa；
4、 结构长度符合GB/T12221中“截止阀及止回阀的结构长度”中的尺寸。
限流止回阀零件材料
| 零件名称 |
材质 |
| 阀体、阀盖 |
铸铁、铸钢、不锈钢、球墨铸铁 |
| 阀杆 |
铬不锈钢 |
| 阀瓣 |
碳钢、不锈钢+丁晴橡胶 |
| O形圈 |
丁晴橡胶 |
限流止回阀主要外形尺寸
| 公称通径 |
尺 寸(mm) |
| DN(am) |
L |
A1 |
A |
H1 |
H |
F |
| 20 |
150 |
200 |
282 |
106 |
172 |
116 |
| 25 |
160 |
200 |
282 |
106 |
172 |
116 |
| 32 |
180 |
200 |
282 |
106 |
172 |
116 |
| 40 |
200 |
210 |
320 |
137 |
225 |
168 |
| 50 |
203 |
210 |
320 |
137 |
225 |
168 |
| 65 |
216 |
215 |
330 |
145 |
270 |
180 |
| 80 |
241 |
220 |
330 |
178 |
289 |
210 |
| 100 |
270 |
230 |
410 |
232 |
375 |
284 |
| 125 |
292 |
245 |
420 |
286 |
420 |
310 |
| 150 |
330 |
260 |
420 |
318 |
450 |
370 |
| 200 |
400 |
280 |
430 |
413 |
722 |
463 |
| 250 |
480 |
300 |
450 |
502 |
769 |
525 |
| 300 |
550 |
320 |
460 |
600 |
906 |
625 |
| 350 |
622 |
340 |
470 |
638 |
1480 |
705 |
| 400 |
685 |
360 |
480 |
677 |
1027 |
778 |
| 450 |
750 |
360 |
480 |
677 |
1027 |
778 |
| 500 |
811 |
410 |
780 |
750 |
1110 |
690 |
| 600 |
935 |
456 |
888 |
850 |
1286 |
785 |
限流止回阀,微阻限流止回阀安装与使用方法
LH45X限流止回阀介质流动方向应与阀体箭头方向一致，可以外接导压管装置均通过压力试验，安装时严禁损伤导压装置；阀上的1/2管接头应安装在水泵入口处；可水平安装也可以垂直安装；限流止回阀的需求扬程大于0.1MPa时，先逆时针把四通开大，然后再顺时针逐渐关闭调压阀，关闭过程中出口压力会逐渐增大，直至出口压力为需要扬程时，即完成初调节，反复启闭水泵2-3次，每次运行3-5分钟，出口压力不变即完成调试工作；视水质情况应经常检查出口压力值，当出口压力小于设定值时，应开启过滤器排除污物。
限流止回阀,微阻限流止回阀参数尺寸图:
