卧式止回阀

更新时间:2023/2/17

质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,卧式止回阀售前、售中、售后专业服务。

产品名称: 卧式止回阀 产品型号: H44H
驱动方式: 自动 连接形式: 法兰
结构形式: 卧式 密封结构: 自密封
压力范围: 1.6MPa-16MPa 公称通径: DN25-500
常用材质: WCB,不锈钢等 铭牌: 雄工品牌

产品说明 相关产品 订货流程

卧式止回阀产品介绍:

H44H卧式止回阀作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。卧式止回阀,H44H卧式止回阀

卧式止回阀,H44H卧式止回阀该产品严格按 GB12236 标准设计制造,销轴与阀瓣连接采用内装式结构,性能可靠,密封可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

卧式止回阀,H44H卧式止回阀执行标准

设计制造标准:GB/T 12235,AP600,API6D,ANSI/ASME.B16.34
连接法兰标准:GB/T 9113,API6D,ANSI/ASME B16.5
压力温度等级:GB/T 12224-2005,,GB/T9131,ANSI/ASME.B16.34
试验检验标准:GB/T 13927-2008,JB/T9092,,API598,API6D
设计制造:按照ANSI B16.34
结构长度:ANSI B16.10
法兰尺寸:ANSI B16.15
试验~检验 :API 598
卧式止回阀结构与特点

1、选材,符合相关标准,材料的全面质量。
2、密封副配对合理,阀瓣、阀座密封面采用铁基合金或钴基硬质合金堆焊面成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式,满足各种工程需要及用户要求。
5、阀体材料品种齐全,垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度介质工况。
可按用户要求不同结构形式和连接形式的止回阀,为各种设备配套使用。

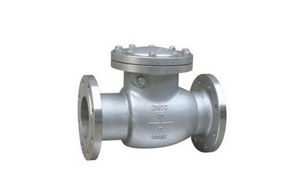

卧式止回阀,H44H卧式止回阀实物图片:

卧式止回阀,H44H卧式止回阀实物图片

卧式止回阀应用规范

设计与制造 GB/T12235
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB/T79
检验与试验 JB/T9092
材料 碳钢 GB/T12229
不锈钢 GB/T12230
合金钢 Q/ZB66
标志 GB/T12220
供货 JB/T7928

卧式止回阀,H44H卧式止回阀主要零件材料

阀体 阀盖 阀瓣 阀座 适用介质 适用温度
(≤℃)
WCB WCB+D507Mo WCB+D577 水、油品、蒸汽 425
ZG1Cr18Ni9Ti 0Cr18Ni9+
Stellite12
0Cr18Ni9+
Stellite6
销酸类 200
ZG1Cr18Ni2Mo2Ti CF8M+Stellite12 ZG1Cr18Ni2Mo2Ti 磷酸、醋酸类、混酸 200
ZG00Cr17Ni14Mo2 CF3M+Stellite12 CF3M+Stellite6 尿素、甲铵液、磷酸 200
ZG1Cr5Mo ZG1Cr5Mo+
Stellite12
ZG1Cr5Mo+
Stellite6
水、油品、蒸汽 550

卧式止回阀,H44H卧式止回阀尺寸结构图:

卧式止回阀,H44H卧式止回阀尺寸结构图

卧式止回阀,H44H卧式止回阀尺寸结构图
