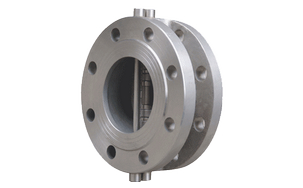

对夹双瓣旋启式止回阀产品介绍：

H46H法兰双瓣旋启式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。

公称压力或压力：PN1.0-16.0MPa

公称通径或口径：DN50～1200

连接方式：法兰

适用温度：-20℃～425℃

阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)。选用不同的材质，可分别适用于水、蒸汽、油品等多种介质。

对夹双瓣旋启式止回阀,H46H法兰双瓣旋启式止回阀产品标准与规范：

1、设计与制造：API594，API6D,JB/T8937

2、结构长度：API594，API6D,JB/T8937

3、压力-温度：ASME B16.34，GB/T9124

4、试验与检验：API598，JB/T9092

5、配管法兰：JB/T74-90，ASME B16.5，API605，ASME B16.47

对夹双瓣旋启式止回阀,H46H法兰双瓣旋启式止回阀产品特点：
1、结构长度短，其结构长度只有法兰止回阀的1/4～1/8；
2、体积小、重量轻，其重量只有法兰止回阀的1/4～1/20；
3、阀瓣关闭快速，水锤小；
4、水平管道或垂直管道均可使用，安装方便；
5、流道通畅、流体阻力小；
6、动作灵敏、密封性能好；
7、阀瓣行程短、关阀冲击力小；
8、整体结构、简单紧凑、造型美观；
9、使用寿命长

对夹双瓣旋启式止回阀材料及主要参数

配管 法兰	公称 压力	常 规 产 品 型 号
JB/T74～90 GB/T9112 ～9124 HG50592 ～20614	1.0MPa	H76H-10C	H76W-10P	H76W-10P8	H76W-10P3	H76W-10R	H76W-10R8	H76W-10R3
	1.6MPa	H76H-16C	H76W-16P	H76W-16P	H76W-16P3	H76W-16R	H76W-16R8	H76W-16R3
	2.5MPa	H76H-25	H76W-25P	H76W-25P8	H76W-25P3	H76W-25R	H76W-25R8	H76W-25R3
	4.0MPa	H76H-40	H76W-40P	H76W-40P8	H76W-40P3	H76W-40R	H76W-40R8	H76W-40R3
	6.3MPa	H76H-63	H76W-63P	H76W-63P8	H76W-63P3	H76W-63R	H76W-63R8	H76W-63R3
	10.0MPa	H76H-100	H76W-100P	H76W-100P8	H76W-100P3	H76W-100R	H76W-100R8	H76W-100R3
	13.0MPa	H76H-160	H76W-160P	H76W-160P8	H76W-160P3	H76W-160R	H76W-160R8	H76W-160R3
	20.0MPa	H76H-200	H76W-200P	H76W-200P8	H76W-200P3	H76W-200R	H76W-200R8	H76W-200R3
	25.0MPa	H76H-250	H76W-250P	H76W-250P8	H76W-250P3	H76W-250R	H76W-250R8	H76W-250R3
主要零 件材料	阀体	WCB （A105）	ZG1Cr18 Ni9Ti	CF8（304）	CF3（304L）	ZG1Cr18 Ni12Mo2Ti	CF8M （316）	CF3M （316L）
	阀擗	CF8	CF8	CF8	CF3	CF9M	CF8M	CF3M
	目轴	2Cr13	1Cr18 Ni9Ti	0Cr18 Ni9	00Cr19 Ni10	ZG1Cr18 Ni12Mo2Ti	0Cr17 Ni12Mo2	00Cr17 Ni14Mo2
	弹簧	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	00Cr19Ni10	00Cr17 Ni14Mo2	00Cr17 Ni14Mo2	00Cr17 Ni14Mo2
适用工况	适月 介质	水、蒸汽 、油品等	硝酸等腐蚀性介质		强氧化 性介质	醋酸等腐蚀性介质		屎素等腐 蚀性介质
	适用温 度（℃）	-29～425	-196～540		-196～425	-196～540		-196～455
注：本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况，其他要求及其型号编制参见对夹式止回阀型号编制方法。

对夹双瓣旋启式止回阀,H46H法兰双瓣旋启式止回阀尺寸结构图:
