硬密封球阀,金属硬密封球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种阀门,密封件嵌于不锈钢阀座内,金属阀座尾端设有弹簧,当密封面磨损或者烧毁时,在弹簧作用下推动阀座与球体形成金属密封。其具有独特的自动泄压功能,当阀门中腔介质压力超过弹簧预紧力,出口端阀座后退脱离球体,达到自动泄压效果,泄压后阀座自动复位,适用于水、溶剂、酸和天然气等工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷等,在各行业得到广泛的应用。
硬密封球阀,金属硬密封球阀设计标准:
设计和制造标准按照: ASME B16.34,API6D等;
结构长度按照: ASME B16.10;
连接端尺寸按照:ASME B16.5,ASME B16.25;
检验和测试按照: API598;
防火设计按照:API607;
硬密封球阀的球体与阀座完全采用金属对金属的密封方式,为了确保硬密封球阀在各种温度和压力下的可靠密封,针对用户的不同使用工况和要求,可以采用多种球体和阀座的硬化技术,包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊等,球体和阀座表面硬度一般可达到HRC60以上,高可达HRC74以上。密封面材料耐温可达540℃。金属硬密封法兰球阀材料的结合强度可以达到10000PSI以上,密封面材料还具有很好的耐磨擦、耐冲击等性能。硬密封固定球阀能够适用于绝大多数的苛刻工况条件。
防止阀门在高温下的涨死
高温工况下由于热膨胀而容易引起球体与阀座的涨死,从而导致阀门无法开启。属硬密封球阀采用了碟簧或弹簧加载的密封结构,在高温下零部件的热膨胀可以被碟簧或弹簧所吸收,故能够保证阀门在高温下不会被涨死,并能够在高温下灵活启闭。
优异的密封性能
采用球体研磨工艺,通过球体与研磨器具在空间不同方位的旋转,使球体表面达到圆度和光洁度,阀门的密封性能完全达到标准要求。
完全的防火结构设计
阀门的密封面采用金属对金属密封结构,填料采用柔性石墨,垫片采用不锈钢+柔性石墨结构。因此,阀门即使在火灾情况下也能确保可靠的密封。
自然的防静电结构设计
金属硬密封球阀的阀体、阀座、球体等金属零件紧密接触,自然形成了静电通道。因此,金属硬密封球阀不需要设置防静电装置。
双阻断及泄放功能
硬密封固定球阀一般采用球前阀座密封结构。金属硬密封固定球阀的两个阀座能切断进口端和出口端的介质,实现双阻断功能。当球阀关闭时,即使阀门进出口两端同时受压,阀门中腔和两端通道也可以被相互阻断,中腔内的剩余介质可以通过泄放阀排出。

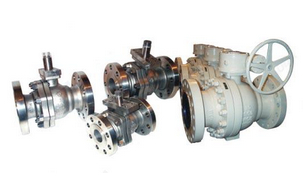

硬密封球阀,金属硬密封球阀实物图
主要零件材料 Materials Of main Parts
阀体 Body |
304 |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
球体阀杆 Ball Stem |
304 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
阀座 Seat |
-29℃~300℃(对位聚笨 PPL) -29℃~550℃(金属) |
垫片 Shim |
不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket |
阀杆座 Stem Seat |
不锈钢/柔性石墨 Stainless Steel/Flexible Graphite |
填料 Packing |
柔性石墨 Enhanced Flexible Graphite |
填料压盖 Gland |
|
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
温度 Temperature |
-29℃~300℃(对位聚笨 PPL) -29℃~550℃(金属硬密封) |
介质 Medium |
水蒸汽油品气体 Water steam Oil goods |
硝酸类 Nitric Acid |
强氧化介质 strongey oxidable medium |
醋酸类 Acetic Acid |
尿素类Urea |
主要外型尺寸 Main outer Size
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
凸面法兰 RF Q41H Q41PPL 16C 16P 16R |
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
78 |
140 |
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
84 |
160 |
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
95 |
180 |
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
150 |
250 |
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
150 |
300 |
50 |
200 |
160 |
125 |
100 |
18 |
4-18 |
170 |
350 |
65 |
220 |
180 |
145 |
120 |
20 |
4-18 |
195 |
350 |
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
215 |
400 |
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
250 |
500 |
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
265 |
600 |
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
270 |
800 |
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
330 |
1200 |
2.5MPa |
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
103 |
140 |
凸面法兰 RF Q41H Q41PPL 25 25P 25R |
20 |
140 |
105 |
75 |
55 |
16 |
4-14 |
112 |
160 |
25 |
150 |
115 |
85 |
65 |
16 |
4-14 |
123 |
180 |
32 |
165 |
135 |
100 |
78 |
18 |
4-18 |
150 |
250 |
40 |
180 |
145 |
110 |
85 |
18 |
4-18 |
156 |
300 |
50 |
200 |
160 |
125 |
100 |
20 |
8-18 |
172 |
350 |
65 |
220 |
180 |
145 |
120 |
22 |
8-18 |
197 |
350 |
80 |
250 |
195 |
160 |
135 |
22 |
8-23 |
222 |
400 |
100 |
280 |
230 |
190 |
160 |
24 |
8-23 |
253 |
500 |
125 |
320 |
270 |
220 |
188 |
28 |
8-25 |
275 |
600 |
150 |
360 |
300 |
250 |
218 |
30 |
8-25 |
286 |
800 |
200 |
400 |
360 |
310 |
278 |
34 |
12-25 |
340 |
1200 |
主要外形尺寸 Size Main Dimensions
4.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-φd |
H |
D0 |
凹凸法兰 MFM Q41H Q41PPL 40 40P 40R |
15 |
130 |
95 |
65 |
45 |
40 |
16 |
4-14 |
103 |
140 |
20 |
140 |
105 |
75 |
55 |
51 |
16 |
4-14 |
112 |
160 |
25 |
150 |
115 |
85 |
65 |
58 |
16 |
4-14 |
123 |
160 |
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-18 |
150 |
250 |
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-18 |
156 |
250 |
50 |
220 |
160 |
125 |
100 |
88 |
20 |
4-18 |
172 |
350 |
65 |
250 |
180 |
145 |
120 |
110 |
22 |
8-18 |
197 |
350 |
80 |
280 |
195 |
160 |
135 |
121 |
22 |
8-18 |
222 |
450 |
100 |
320 |
230 |
190 |
160 |
150 |
24 |
8-23 |
253 |
450 |
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-25 |
275 |
600 |
150 |
400 |
300 |
250 |
218 |
204 |
30 |
8-25 |
286 |
800 |
200 |
550 |
375 |
320 |
282 |
260 |
38 |
12-30 |
340 |
1200 |
6.4MPa |
15 |
165 |
105 |
75 |
55 |
40 |
18 |
4-14 |
105 |
140 |
凹凸法兰 MFM Q41H Q41PPL 64 64P 64R |
20 |
190 |
125 |
90 |
68 |
51 |
20 |
4-18 |
125 |
160 |
25 |
216 |
135 |
100 |
78 |
58 |
22 |
4-18 |
135 |
250 |
32 |
229 |
150 |
110 |
82 |
66 |
24 |
4-23 |
150 |
350 |
40 |
241 |
165 |
125 |
95 |
76 |
24 |
4-23 |
165 |
350 |
50 |
292 |
175 |
135 |
105 |
88 |
26 |
4-23 |
175 |
450 |
65 |
330 |
200 |
160 |
130 |
110 |
28 |
8-23 |
200 |
450 |
80 |
356 |
210 |
170 |
140 |
121 |
30 |
8-23 |
210 |
600 |
100 |
432 |
250 |
200 |
168 |
150 |
32 |
8-25 |
250 |
700 |
125 |
508 |
295 |
240 |
202 |
176 |
36 |
8-30 |
295 |
1100 |
150 |
559 |
340 |
280 |
240 |
204 |
38 |
8-34 |
340 |
1500 |
硬密封球阀结构图
硬密封球阀,金属硬密封球阀参数尺寸,结构图:
