偏心半球阀,PBQ340H偏心半球阀具有开启力小，关闭能破除结垢障碍，实现密封性能好等特点，耐磨。偏心半球阀的耐磨腐蚀材质，因而被广泛的应用在水，蒸汽，污水，石油化工，天然气，溶液及矿浆等两相介质，及尘埃气体等的理想传输设备。
偏心半球阀是一种实用操作型的产品，其执行机构上配备液动执行装置，更方便用户操作轻便，远距离自动化操作，发展了半球阀的用途范围，特别在恶劣的环境下不方便与人工操作或常开动作时，配套自动化电脑操作情况下。
偏心半球阀,PBQ340H偏心半球阀的结构原理是半球体中线与阀杆中线偏置尺寸，与阀座中线偏置尺寸，全开时球体与阀座完全脱开，并有一定的间隙，回转半径分为长半径和短半径，在长半径转动轨迹的切线会与阀座密封面形成一个θ角，在阀门启闭时，半球相对阀座面有一个渐出脱离和渐入挤压的作用，从而降低了启闭时阀座与半球之间的机械磨损和擦伤，使用寿命。
偏心半球阀,PBQ340H偏心半球阀产品标准规范：1.设计与制造：GB/T12237
2.压力试验：GB/T13927
3.法兰连接尺寸；GB/T9113.1-9113.4、 GB/T17241.6、JB/T79.1-79.4 、HG20596
偏心半球阀,PBQ340H偏心半球阀 产品【适用工矿】：可广泛应用于含纤维，固体颗粒，粉尘，料浆，污水及易结晶等各种介质的管道系统，作启闭及调节流量用。
偏心半球阀【产品特色】：
1．产品采用半球结构，卧装方式，开启后半球体位于通道上方，完全脱离通道，因此阀门流通能力大，不沉积杂质.
2．半球体采用三偏心结构，开启时迅速脱离阀座，有效防止密封面的摩擦损伤，并减小了操作力矩，延长了阀门的寿命。
3．半球体高硬度密封面与金属阀座配合具有剪切作用，能剪断铁丝及各种纤维织物，不缠绕，不沉积。是污水处理系统首选阀门。
偏心半球阀,PBQ340H偏心半球阀特点如下：
1． 开关方便：启闭时球面与阀体相脱离，无任何接触，扭矩小，转动灵活，启闭时半球阀座的剪切作用能切去密封面上的结垢及粘连物，能保持密封严紧。
2． 直通式：单向密封和偏心式结构，开启时球与阀体相脱离，流道直通，不会出现卡、堵现象。
3． 阀门属于硬密封结构，密封副根据不同介质，使用不同的耐磨合金材质，而且还具有坚硬的耐磨性与相应的耐腐蚀性。
4． 密封面的偏心结构使球面能自动补偿磨损，保持阀门的密封性，使用寿命长，安全可靠。

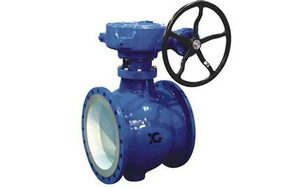

偏心半球阀实物图
偏心半球阀,PBQ340H偏心半球阀性能参数
| 公称压力（Mpa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
| 公称通经（mm） |
40-600 |
40-600 |
40-600 |
40-600 |
40-600 |
| 密封试验压力（Mpa） |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
| 壳体试验压力（Mpa） |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
| 适用温度（℃） |
－29～300、－29～425、－29～540 |
| 适用介质 |
清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类 |
| 驱动方式 |
手动、电动、气动 |
| 连接形式 |
法兰连接、对夹连接 |
| 安装方式 |
立式安装、卧式安装 |
材料明细表
| 序号 |
名称及规格 |
材料 |
| 1 |
底盖 |
25 |
| 2 |
内六角螺栓 |
35CrMo |
| 3 |
垫片 |
柔性石墨 |
| 4 |
阀体 |
WCB |
| 5 |
下阀杆 |
2Cr13 |
| 6 |
球体 |
WCB |
| 7 |
滑动轴承 |
铜基合金或不锈钢 |
| 8 |
垫片 |
柔性石墨 |
| 9 |
阀座+堆焊合金钢 |
25 |
| 10 |
阀座支承 |
25 |
| 11 |
内六角螺栓 |
35CrMo |
| 12 |
键 |
40Cr |
| 13 |
上阀杆 |
2Cr13 |
| 14 |
滑动轴承 |
铜基合金或不锈钢 |
| 15 |
填料垫 |
2Cr13 |
| 16 |
填料 |
柔性石墨 |
| 17 |
填料压盖 |
WCB |
| 18 |
支架 |
WCB |
| 19 |
螺柱 |
35CrMo |
| 20 |
螺母 |
45 |
| 21 |
螺柱 |
35CrMo |
| 22 |
螺母 |
45 |
| 23 |
螺柱 |
35CrMo |
| 24 |
螺母 |
45 |
| 25 |
键 |
40Cr |
| 26 |
手动操作器 |
组合件 |
主要零件材料
| 阀体 阀盖 |
GB |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
| ASTM |
WCB |
CF8 |
CF8M |
WC9 |
| 球体 |
GB |
ZG2Cr13 |
ZG1Cr18Ni9Ti 表面特殊处理 |
ZG0Cr18Ni12Mo2Ti 表面特殊处理 |
ZG15Cr1Mo1V 表面特殊处理 |
| ASTM |
CA15 |
CF8+HF |
CF8M+HF |
WC9+HF |
| 阀杆 |
GB |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
25Cr2Mo2V |
| ASTM |
420 |
304 |
316 |
F22a |
| 阀座 |
GB |
PTFE |
2Cr13 |
PTFE |
1Cr18Ni9Ti |
PTFE |
0Cr18Ni12Mo2Ti |
D517 |
| ASTM |
PTFE |
420 |
PTFE |
304 |
PTFE |
316 |
HF |
| 填料 |
GB |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
柔性石墨 |
| ASTM |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
柔性石墨 |
| 螺栓 |
GB |
35 |
0Cr18Ni9 |
0Cr18Ni9 |
15Cr1Mo1V |
| ASTM |
A193 B7 |
A320-B8 |
A320-B8 |
A193 B16 |
| 螺母 |
GB |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
20CrMo |
| ASTM |
A194 2H |
A194-8 |
A194-8 |
A194-4 |

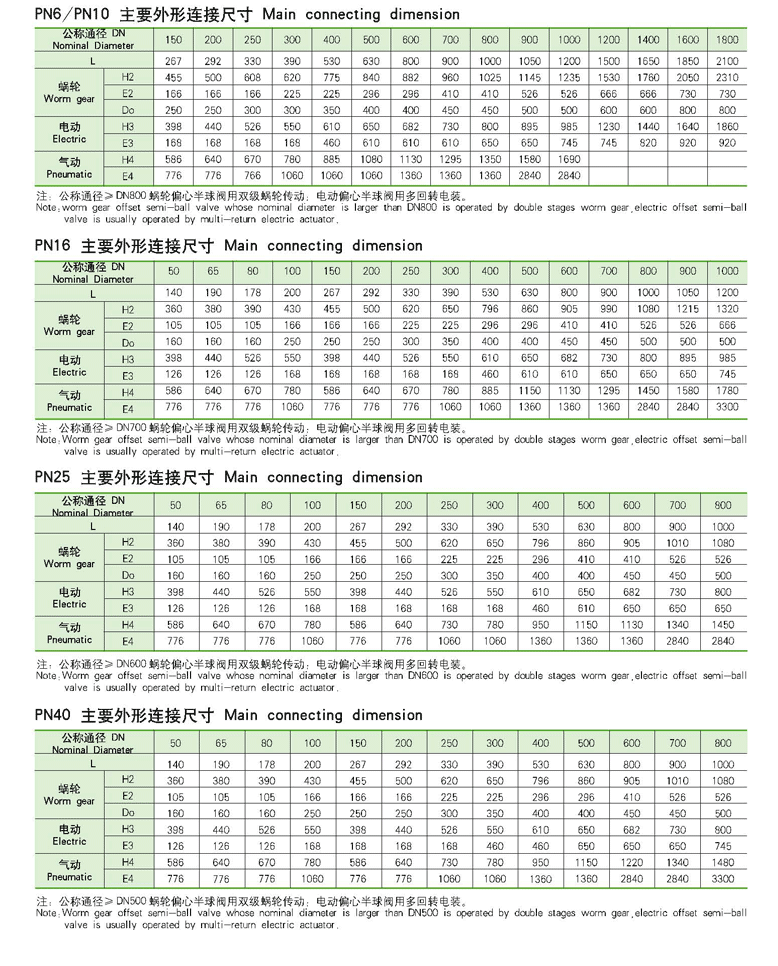

偏心半球阀,PBQ340H偏心半球阀尺寸图:
