气动高真空球阀

更新时间:2023/2/16

质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,气动高真空球阀售前、售中、售后专业服务。

产品名称: 气动高真空球阀 产品型号: GUQ
驱动方式: 气动,手动,电动 连接形式: 法兰,焊接
结构形式: 三片式 密封结构: 软密封
压力范围: 1.6MPa 公称通径: DN10-100
常用材质: 不锈钢等 铭牌: 雄工品牌

产品说明 相关产品 订货流程

气动高真空球阀,GUQ气动真空球阀是在1.3×10-7~6×105Pa的真空系统中用来开启或隔断气流的气动阀门,气动真空球阀广泛适用各类气体,液体等正、负压力管道系统,符合GMP标准。由于真空球阀全通道,又能达到高真空要求,所以也能适用于加速器真空系统。

产品说明

GUQ气动高真空球阀是通过电磁换向阀改变气路方向,控制执行气缸来驱动球阀,达到接通或切断真空(压力)系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。

主要零件材料

阀体、阀盖、阀杆:不锈钢
密封件:四氟乙烯、丁腈橡胶、氟橡胶、PPL。

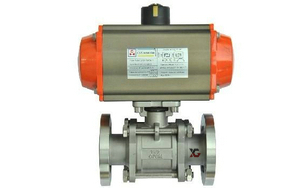

气动高真空球阀实物图

螺纹连接的外形及连接尺寸(mm) (JB919)

Model型号 DN G H E L
GUQ-10(G) 10 1/4" 153 104 68
GUQ-16(G) 16 1/2" 155 104 72
GUQ-20(G) 20 3/4" 160 104 82
GUQ-25(G) 25 1" 163 140 90
GUQ-32(G) 32 1-1/4" 180 140 112
GUQ-40(G) 40 1-1/2" 186 140 120
GUQ-50(G) 50 2" 233 164 145
GUQ-63(G) 63 2-1/2" 272 164 185
GUQ-80(G) 80 3" 351 190 210
GUQ-100(G) 100 4" 370 190 268

活套法兰连接的外形及连接尺寸(mm) (GB6070)

Model型号 DN D Do H E L n-φc
GUQ-10(F) 10 55 40 153 105 84 4-φ6.6
GUQ-16(F) 16 60 45 155 130 84 4-φ6.6
GUQ-25(F) 25 70 55 163 165 114 4-φ6.6
GUQ-32(F) 32 90 70 180 165 140 4-φ9
GUQ-40(F) 40 100 80 186 190 160 4-φ9
GUQ-50(F) 50 110 90 233 190 170 4-φ9
GUQ-63(F) 63 130 110 272 250 195 4-φ9
GUQ-80(F) 80 145 125 351 250 203 8-φ9
GUQ-100(F) 100 165 145 370 280 280 8-φ9

快卸法兰连接的外形及连接尺寸(mm) (GB4982)

Model型号 DN D1 D H E L
GUQ-10(KF) 10 12.2 30 153 104 84
GUQ-16(KF) 16 17.2 30 155 104 84
GUQ-25(KF) 25 26.2 40 163 140 114
GUQ-32(KF) 32 34.2 55 180 140 140
GUQ-40(KF) 40 41.2 55 186 140 160
GUQ-50(KF) 50 52.2 75 233 164 170

气动高真空球阀,GUQ气动真空球阀参数尺寸图:

售后服务承诺

对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。

相关产品:电动高真空球阀 更多相关产品:气动超高真空插板阀
