薄型球阀,对夹式薄型球阀是短法兰距球阀，球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

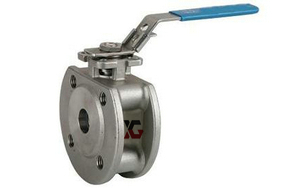

薄型球阀,对夹式薄型球阀实物图

主要阀体材料

型号		Q71F-16C	Q71F-25	Q71F-16P	Q71F-25P	Q71F-16R	Q71F-25R
工作压力（MPa）		1.6	2.5	1.6	2.5	1.6	2.5
适用温度（℃）		≤150		≤150
适用介质		无腐蚀性介质		腐蚀性介质
材料	阀体、密封瓶帽	WCB		CF8		CF3
	阀杆	2CR13		304SS		316SS
	密封圈	PTFE
	填料	PTFE

主要连接尺寸

口径(in")	1/2	3/4	1	1 1 / 4	1 1 / 2	2	2 1 / 2	3	4	5	6	8
d	15	19	23.5	30	36	45	58	67	76	100	125	195
L	32	38.5	45	55	62	72	95	120	145	200	225	275
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
b	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
f	2	2	2	3	3	3	3	3	3	3	3	3

薄型球阀,对夹式薄型球阀参数尺寸图:
