电动固定球阀,Q947H电动固定式球阀高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。

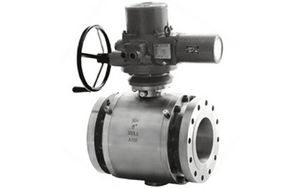

电动固定球阀实物图
主要零件及材质
| 序号 |
零件
名称 |
普通碳
钢系列 |
不锈钢系列 |
低温钢系列 |
抗硫系列 |
| GB标准 |
NACE标准 |
| 1 |
阀 盖 |
A216 WCB |
A351 CF8、CF8M、CF3、CF3M |
A352 LCB、
LCC+ENP |
A216 WCB |
A351 CF8M |
| 2 |
螺 母 |
A194 2H |
A194 8 、8M |
A194 4 |
A194 2HM |
A194 2HM |
| 3 |
螺 柱 |
A193 B7 |
A193 B8、B8M |
A320 L7 |
A193 B7M |
A193 B7M |
| 4 |
垫 片 |
柔性石墨+不锈钢 |
| 5 |
O形圈 |
氟橡胶 |
| 6 |
弹 簧 |
INCONEL X-750 |
| 7 |
O形圈 |
氟橡胶 |
| 8 |
O形圈 |
氟橡胶 |
| 9 |
挡 圈 |
PTFE |
| 10 |
防火圈 |
石墨盘根 |
| 11 |
阀座支撑圈 |
A105+
HCr/ENP |
A182 F304、F316、F304L、F316L |
F182 F6a |
A105+
HCr/ENP |
A182、F316+ENP |
| 12 |
阀 座 |
PTFE、RPTFE、高分子聚合物NYLON、MOLON或PEEK |
| 13 |
止推垫片 |
PTFE、或PTFE+柔性石墨 |
| 14 |
键 |
GB/T699 45、ASTM 1045 |
| 15 |
阀杆 |
A182 F6a |
A182 F304、F316、F304L、F316L |
A182 F6a |
A182 F304 |
A182 F316+ENP |
| 16 |
防静电装置 |
不锈钢组合件 |
| 17 |
轴 套 |
304+PTFE |
| 18 |
球 体 |
A105+
HCr/ENP |
A182 F304、F316、F304L、F316L |
A352 LCB、
LCC+ENP |
A105+
HCr/ENP |
A351 CF8M+ENP |
| 19 |
垫 片 |
PTFE |
| 20 |
轴 套 |
304+PTFE |
| 21 |
螺 母 |
A194 2H |
A194 8 、8M |
A194 4 |
A194 2HM |
A194 2HM |
| 22 |
螺 柱 |
A193 B7 |
A193 B8、B8M |
A320 L7 |
A193 B7M |
A193 B7M |
| 23 |
底 盖 |
A105+
HCr/ENP |
A182 F304、F316、F304L、F316L |
A182 F6a |
A105+ENP/A182 F3164+ENP |
| 24 |
垫 片 |
柔性石墨+不锈钢 |
| 25 |
阀 体 |
A216 WCB |
A351 CF8、CF8M、CF3、CF3M |
A352 LCB、
LCC+ENP |
A216 WCB |
A351 CF8M |
| 26 |
垫 片 |
柔性石墨+不锈钢 |
| 27 |
O形圈 |
氟橡胶 |
| 28 |
上 盖 |
A105+
HCr/ENP |
A182 F304、F316、F304L、F316L |
A182 F6a |
A105+ENP/A182 F3164+ENP |
| 29 |
螺 钉 |
A193 B7 |
A193 B8、B8M |
A320 L7 |
A193 B7M |
A193 B7M |
| 30 |
O形圈 |
氟橡胶 |
| 31 |
O形圈 |
氟橡胶 |
| 32 |
填 料 |
柔性石墨/石墨盘根 |
| 33 |
螺 母 |
A194 2H |
A194 8 、8M |
A194 4 |
A194 2HM |
A194 2HM |
| 34 |
螺 柱 |
A193 B7 |
A193 B8、B8M |
A320 L7 |
A193 B7M |
A193 B7M |
| 35 |
联接盘 |
A105+
HCr/ENP |
A182 F304、F316、F304L、F316L |
A182 F6a |
A105+ENP/A182 F3164+ENP |
| 36 |
定位销 |
不锈钢 |
| 37 |
螺 钉 |
A193 B7 |
A193 B8、B8M |
A320 L7 |
A193 B7M |
A193 B7M |
| 38 |
蜗轮箱 |
组合件 |
| 39 |
注脂阀 |
同壳体材料 |
| 40 |
排污阀 |
同壳体材料 |
| 41 |
注脂阀 |
同壳体材料 |
|
|
|
|
|
|
|
|
|
技术规范
| 设计依据 |
国标系列 |
美标系列 |
| 设计标准 |
GB/T12237 |
AP16D |
ANSI B16.34 |
| 法兰连接结构长度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
| 结构长度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
| 连接法兰 |
GB/T9113
JB/T79 HG20592 |
ANSI B16.5、B16.47 |
| 对焊端 |
GB/T12224 |
ANSI B16.25 |
| 试验和检验 |
GB/T9092 |
AP16D |
AP1598 |
试验压力
| 压力等级 |
试验压力(MPa） |
| 公称压力（PN） |
磅级（Class） |
壳体试验 |
密封试验 |
| 1.0 |
- |
1.5 |
1.1 |
| 1.6 |
- |
2.5 |
1.76 |
| 2.5 |
- |
3.8 |
2.75 |
| 4.0 |
- |
6.0 |
4.4 |
| 6.4 |
- |
9.6 |
7.04 |
| 10.0 |
- |
15.0 |
16.5 |
| 16.0 |
|
24.0 |
17.6 |
| 25.0 |
|
37.5 |
27.5 |
| 32.0 |
|
48.0 |
35.2 |
| 42.0 |
|
58.8 |
46.2 |
| - |
150 |
3.0 |
2.2 |
| - |
300 |
7.6 |
5.6 |
| - |
600 |
15.0 |
11.0 |
|
800 |
18.2 |
14.3 |
|
900 |
22.5 |
16.5 |
|
1500 |
35.0 |
27.5 |
|
2500 |
63.0 |
46.2 |
|
3500 |
84.0 |
61.6 |
|
4500 |
114.0 |
83.6 |
| - |
10K |
2.4 |
1.5 |
| - |
20K |
5.8 |
4.0 |
电动固定球阀,Q947H电动固定式球阀参数尺寸图:
