美标固定球阀,API美标固定球阀,系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构在高压下准确的球体中心位置，保证了阀门好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防爆出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能等。具有性能好，可靠性高，用途广泛，价格合理等。
美标固定球阀,API美标固定球阀适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

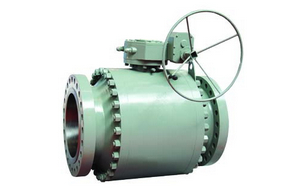

美标固定球阀实物图
主要零件及材质
| 序号 |
零件
名称 |
普通碳
钢系列 |
不锈钢系列 |
低温钢系列 |
抗硫系列 |
| GB标准 |
NACE标准 |
| 1 |
阀 盖 |
A216 WCB |
A351 CF8、CF8M、CF3、CF3M |
A352 LCB、
LCC+ENP |
A216 WCB |
A351 CF8M |
| 2 |
螺 母 |
A194 2H |
A194 8 、8M |
A194 4 |
A194 2HM |
A194 2HM |
| 3 |
螺 柱 |
A193 B7 |
A193 B8、B8M |
A320 L7 |
A193 B7M |
A193 B7M |
| 4 |
垫 片 |
柔性石墨+不锈钢 |
| 5 |
O形圈 |
氟橡胶 |
| 6 |
弹 簧 |
INCONEL X-750 |
| 7 |
O形圈 |
氟橡胶 |
| 8 |
O形圈 |
氟橡胶 |
| 9 |
挡 圈 |
PTFE |
| 10 |
防火圈 |
石墨盘根 |
| 11 |
阀座支撑圈 |
A105+
HCr/ENP |
A182 F304、F316、F304L、F316L |
F182 F6a |
A105+
HCr/ENP |
A182、F316+ENP |
| 12 |
阀 座 |
PTFE、RPTFE、高分子聚合物NYLON、MOLON或PEEK |
| 13 |
止推垫片 |
PTFE、或PTFE+柔性石墨 |
| 14 |
键 |
GB/T699 45、ASTM 1045 |
| 15 |
阀杆 |
A182 F6a |
A182 F304、F316、F304L、F316L |
A182 F6a |
A182 F304 |
A182 F316+ENP |
| 16 |
防静电装置 |
不锈钢组合件 |
| 17 |
轴 套 |
304+PTFE |
| 18 |
球 体 |
A105+
HCr/ENP |
A182 F304、F316、F304L、F316L |
A352 LCB、
LCC+ENP |
A105+
HCr/ENP |
A351 CF8M+ENP |
| 19 |
垫 片 |
PTFE |
| 20 |
轴 套 |
304+PTFE |
| 21 |
螺 母 |
A194 2H |
A194 8 、8M |
A194 4 |
A194 2HM |
A194 2HM |
| 22 |
螺 柱 |
A193 B7 |
A193 B8、B8M |
A320 L7 |
A193 B7M |
A193 B7M |
| 23 |
底 盖 |
A105+
HCr/ENP |
A182 F304、F316、F304L、F316L |
A182 F6a |
A105+ENP/A182 F3164+ENP |
| 24 |
垫 片 |
柔性石墨+不锈钢 |
| 25 |
阀 体 |
A216 WCB |
A351 CF8、CF8M、CF3、CF3M |
A352 LCB、
LCC+ENP |
A216 WCB |
A351 CF8M |
| 26 |
垫 片 |
柔性石墨+不锈钢 |
| 27 |
O形圈 |
氟橡胶 |
| 28 |
上 盖 |
A105+
HCr/ENP |
A182 F304、F316、F304L、F316L |
A182 F6a |
A105+ENP/A182 F3164+ENP |
| 29 |
螺 钉 |
A193 B7 |
A193 B8、B8M |
A320 L7 |
A193 B7M |
A193 B7M |
| 30 |
O形圈 |
氟橡胶 |
| 31 |
O形圈 |
氟橡胶 |
| 32 |
填 料 |
柔性石墨/石墨盘根 |
| 33 |
螺 母 |
A194 2H |
A194 8 、8M |
A194 4 |
A194 2HM |
A194 2HM |
| 34 |
螺 柱 |
A193 B7 |
A193 B8、B8M |
A320 L7 |
A193 B7M |
A193 B7M |
| 35 |
联接盘 |
A105+
HCr/ENP |
A182 F304、F316、F304L、F316L |
A182 F6a |
A105+ENP/A182 F3164+ENP |
| 36 |
定位销 |
不锈钢 |
| 37 |
螺 钉 |
A193 B7 |
A193 B8、B8M |
A320 L7 |
A193 B7M |
A193 B7M |
| 38 |
蜗轮箱 |
组合件 |
| 39 |
注脂阀 |
同壳体材料 |
| 40 |
排污阀 |
同壳体材料 |
| 41 |
注脂阀 |
同壳体材料 |
|
|
|
|
|
|
|
|
|
技术规范
| 设计依据 |
国标系列 |
美标系列 |
| 设计标准 |
GB/T12237 |
AP16D |
ANSI B16.34 |
| 法兰连接结构长度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
| 结构长度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
| 连接法兰 |
GB/T9113
JB/T79 HG20592 |
ANSI B16.5、B16.47 |
| 对焊端 |
GB/T12224 |
ANSI B16.25 |
| 试验和检验 |
GB/T9092 |
AP16D |
AP1598 |
美标固定球阀,API美标固定球阀参数尺寸图:
