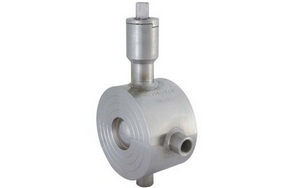

对夹式保温球阀，BQ71F保温球阀主要型号：手动（BQ71F）气动（BQ671F）电动（BQ971F）BQ71F对夹式保温球阀主要应用于化工、石油、制药、冶金等行业的系统管路中，主要作用是输送在常温状态下会凝固、易结晶的介质。具有结构紧凑、体积小、重量轻、密封性能好、启闭灵活、安装方便等特点。

对夹式保温球阀，BQ71F保温球阀主要技术参数：

公称通径：国标DN15-100mm（美标1/2”-4”）

公称压力：国标PN1.0-2.5MPa（美标CLASS：150Lb）（日标JIS：10K）

主要零部件材料明细表：

主要零件材料	阀体	WCB	ZGlCr18Ni9Ti	CF8（304）	CF8（304L）	ZG1Cr18Ni12Mo2Ti	CF8M（316）	CF8M（316L）
	球体、阀杆	2Crl3	lCr18Ni9Ti	0Cr18Ni9（304）	0Cr18Ni9（304L）	1Cr18Ni2Mo2（316）	0Cr17Ni2Mo2（316）	0Cr17Ni2Mo2（316L）
	密封圈	聚四氟乙烯　　　对位聚苯
	填料、垫圈	V型聚四氟乙烯　　柔性石墨环　　聚四氟乙烯片　　柔性石墨复合垫
适用工况	适用介质	重油、胶类等	硝酸腐蚀性介质	强氧化性介质	醋酸等腐蚀性介质	尿素等腐蚀性介质
	适用温度	-28-300℃
配管法兰		JB79-59、GB9113、SH3406　　　ANSI　B16.5　JIS　B2212

主要技术参数：

公称压力或压力级	产品型号
PN1.0MPa	BQ71F-10C	BQ71F-10P	BQ71F-10P8	BQ71F-10P3	BQ71F-10R	BQ71F-10R8	BQ71F-10R3
PN1.6MPa	BQ71F-16C	BQ71F-16P	BQ71F-16P8	BQ71F-16P3	BQ71F-16R	BQ71F-16R8	BQ71F-16R3
PN2.5MPa	BQ71F-25	BQ71F-25P	BQ71F-25P8	BQ71F-25P3	BQ71F-25R	BQ71F-16R8	BQ71F-25R3
CLASS150	BQ71F-150（LB）C	BQ71F-150（LB）P	BQ71F-150（LB）P8	BQ71F-150（LB）P3	BQ71F-150（LB）R	BQ71F-150（LB）R8	BQ71F-150（LB）R3
10K	BQ71F-10（K）C	BQ71F-10（K）P	BQ71F-10（K）P8	BQ71F-10（K）P3	BQ71F-10（K）R	BQ71F-10（K）R8	BQ71F-10（K）R3

主要外形及连接尺寸：

公称通径（DN）		产品型号
		L	D					W	H	3-G
（mm）	（in）		1.0MPa	1.6MPa	2.5MPa	150Lb	10k	手动	手动
15	1/2”	40	53	53	53	47	58	130	80	3/8
20	3/4”	45	63	63	63	57	63	170	80	3/8
25	1”	50	73	73	73	66	74	170	100	3/8
32	1 1/4”	60	84	84	84	75	84	200	110	1/2
40	1 1/2”	70	94	94	94	85	89	250	120	1/2
50	2”	80	109	109	109	103	104	250	130	1/2
65	2 1/2”	110	129	129	129	122	124	350	140	1/2
80	3”	120	144	144	144	135	134	350	150	1/2
100	4”	140	164	164	170	173	159	420	180	1/2

主要零件材料

序号NO	零件名称	材质
1	阀体	不锈钢CF8M/CF8	碳钢WCB
2	球	不锈钢316/304	不锈钢SS304
3	密封垫	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	阀杆	不锈钢316/304	不锈钢SS304
5	填料	不锈钢PTFE	聚四氟乙烯PTFE
6	定位锁	不锈钢304	不锈钢SS304
7	手柄	不锈钢304	不锈钢SS304
8	阀杆螺母	不锈钢304	不锈钢SS304
9	填料压盖	不锈钢304	不锈钢SS304
10	手柄套	塑料Plastic	塑料Plastic
11	密封瓶帽	不锈钢316/304	不锈钢SS304
12	垫圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE

对夹式保温球阀，BQ71F保温球阀尺寸图:
