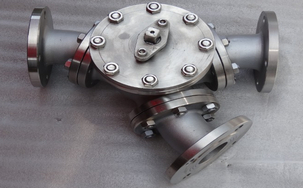

三通Y型球阀_(120度角,135度角)三通Y型球阀有相互成120°、135°二种阀体结构形式，Y型三通球阀流道平坦、流体阻力小，流通能力好。切换时介质无滞留，不会造成二次污染。可配电动执行器、气动执行器实现自动化控制。
y型三通球阀标准技术参数
阀体
公称通径：DN50-DN250
阀体材质：WCB、304、316
连接方式：法兰式
压力等级：PN1.6-4.0MPa
结构形式：Y型120度、Y型135度
y型三通球阀阀内组件
阀座密封：PTFE：-30℃～180℃
PPL ：-30℃～250℃
硬密封：-30℃～450℃ 硬质合金：表面喷焊、氮化钨
阀芯材质：304、316、316；硬密封球芯表面采用喷焊、氮化钨
阀杆材质：304
适用介质：粉体、水液、气体等
y型三通球阀性能
流道形成120度切换，流道平坦、阻力小、流通能力强
介质无滞留
软密封温度250度
硬密封425度
泄漏量：零泄漏
回差：±2.5%
设计制造标准
设计制造：GB/T12238-2008
连接标准：JB/T 79.1-1994
结构长度：GB/T12221-2005
压力试验：GB/T13927-2008
气动执行器
双作用： 通气开、通气关，气源故障保持当前位置
单作用气开式： 通气开、断气关，气源故障关闭
单作用气关式： 通气关、断气开，气源故障打开
可选附件： 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
电气部分可以选防爆
电动执行器
开关型：反馈信号：无源触点信号\4-20mA\电阻信号
调节型：输入信号4-20mA\0-10V\1-5V；反馈信号：4-20mA\0-10V\1-5V
电压： AC220V\380V\110V\24V、DC12V\24V等；特殊电压可定制
防爆等级：可选防爆型EXdIIBT4
135度Y型三通球阀流向图
120度Y型三通球阀流向图，三种组合，请选择一种流向组合
120度Y型三通球阀尺寸图
DN |
L |
D |
K |
R |
C |
f |
n-d |
50 |
110 |
160/165 |
125 |
100 |
20 |
3 |
4-18 |
65 |
130 |
180/185 |
145 |
120 |
20 |
3 |
4-18 |
80 |
150 |
195/200 |
160 |
135 |
20 |
3 |
8-18 |
100 |
170 |
215/220 |
180 |
155 |
22 |
3 |
8-18 |
125 |
190 |
245/250 |
210 |
185 |
22 |
3 |
8-18 |
150 |
210 |
280/285 |
240 |
210 |
24 |
3 |
8-23 |
200 |
245 |
335/340 |
295 |
265 |
24 |
3 |
12-23 |
250 |
290 |
405 |
355 |
320 |
30 |
3 |
12-25 |
135度Y型三通球阀尺寸图
DN |
L |
D |
K |
R |
C |
f |
n-d |
50 |
340 |
160/165 |
125 |
100 |
20 |
3 |
4-18 |
65 |
400 |
180/185 |
145 |
120 |
20 |
3 |
4-18 |
80 |
410 |
195/200 |
160 |
135 |
20 |
3 |
8-18 |
100 |
460 |
215/220 |
180 |
155 |
22 |
3 |
8-18 |
125 |
560 |
245/250 |
210 |
185 |
22 |
3 |
8-18 |
150 |
660 |
280/285 |
240 |
210 |
24 |
3 |
8-23 |
200 |
800 |
335/340 |
295 |
265 |
24 |
3 |
12-23 |
250 |
1030 |
405 |
355 |
320 |
30 |
3 |
12-25 |
300 |
1140 |
460 |
410 |
375 |
30 |
4 |
12-25 |
