气动三片式法兰球阀,气动三片式高平台球阀,实现了远程智能控制。执行器有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门气动执行器采用拔叉式传动，结构合理，输出扭矩，有双作用式和单作用式。

执行器型号
GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力
0.4～0.7MPa
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
环境温度
-20～+90℃
作用形式
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

1、齿轮式双活塞，输出力扭矩，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

☆切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

☆气源处理附件：空气过滤减压阀、气源处理三联件。

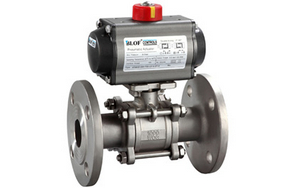

实物图

气动三片式法兰球阀,气动三片式高平台球阀主要零件材料

序号NO	零件名称	材质
		不锈钢	碳钢
1	螺栓	不锈钢SS304	碳钢
2	弹簧垫圈	不锈钢SS304	不锈钢SS304
3	螺母	不锈钢SS304	碳钢
4	阀盖	不锈钢CF8/CF8M	碳钢WCB
5	阀体	不锈钢CF8/CF8M	碳钢WCB
6	球	不锈钢CF8	不锈钢CF8
7	密封圈	PTFE	PTFE
8	阀杆	不锈钢SS316	不锈钢SS304
9	填料	PTFE	PTFE
10	压紧螺母	不锈钢SS304	不锈钢SS304
11	弹簧垫圈	不锈钢SS304	不锈钢SS304
12	螺母	不锈钢SS304	不锈钢SS304
13	手柄	不锈钢SS304	不锈钢SS304

外形结构图：

主要尺寸

SIZE	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″	2 1/2″	3″	4″
d	15	20	25	32	38	50	65	76	100
L	130	150	160	180	200	230	290	310	350
D	95	105	115	135	145	160	180	195	230
D1	65	75	85	100	110	125	145	160	190
D2	45	55	65	78	85	100	120	135	160
b	14	16	16	18	18	20	22	24	24
f	2	2	2	3	3	3	3	3	3
H	75	95	90	110	130	140	140	180	250
W	130	140	140	170	200	220	220	350	550
n-do	4-14	4-14	4-14	4-18	4-18	8-18	8-18	8-18	8-22
