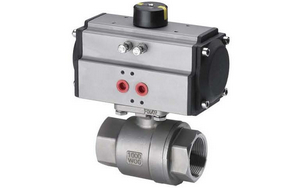

【工作原理】气动两片式球阀也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生 故障的机率。适用于轻工机械体积小空间窄的场合。
防火、防静电设计
阀杆防爆出装置
阀球上设计有压力平衡孔
双层阀杆填料与对压碟型弹片装置气动两片式球阀的启闭件为一个球体。利用球体绕阀杆的轴线旋转，实现开启、关闭的目的。卫生级直通球阀在管道上主要用于切断介质的流通。

气动两片式球阀,不锈钢气动两片式球阀的主要特点是密封可靠，结构紧凑，易于操作和维修。此外，不锈钢二片式内螺纹球阀的流体阻力小，其阻力系数与同长度的管段相等。不锈钢二片式内螺纹球阀在全开和全闭时，由于球体和阀座的密封面与介质隔离，因而高速通过阀门的介质不会对阀门密封面造成侵蚀。

按球体的结构形式来分类的属于浮动球阀。所谓浮动球阀是指球体浮动的，由两个阀座密封圈支承；关闭时，在介质压力作用下，球体本身能产生的位移，并紧紧压在出口端的密封圈上，出口端密封。

浮动球阀的结构简单，密封性能好。由于球体所承受的工作介质载荷全部传给了出口端阀座密封圈，因此，这种结构只适用中、低压场合。

气动二片式球阀技术参数

公称通径DN(mm)	10	15	20	25	32	40	50	65	80	100
公称压力(MPa)	PN1.6、2.5、4.0、6.4 MPa
阀体形式	二片是精铸阀体
连接形式	螺纹式、焊接式
阀芯形式	"O"型球形阀芯
密封填料	PTFE、柔性石墨
流量特性	近似快开型
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏)
基本误差	带定位器：小于全行程的±2%
死区	带定位器：小于全行程的2%
可调范围	250：1
配置执行机构	GT、AT、AR、AW系列单双作用气动执行器
控制方式	开关俩位控制、4-20mA模拟量控制

气动二片式球阀执行器参数

执行器型号	单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；口径阀门采用系列G型气动执行器拔叉式传动，结构合理，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步。

气动二片式球阀零件材料

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

气动两片式球阀,不锈钢气动两片式球阀尺寸图:
