气动保温球阀采用一体化结构执行器：执行器形式、控制方式、控制信号(4-20MA)、作用方式(气-开式，气-关式)该产品具有好的保温保冷特性,且阀门的通径和管径一样,介质呈直线流动，阻力小，适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的压力为1MPa。主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

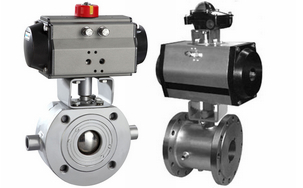

气动保温球阀实物图片

气动保温球阀相关资料:

主要零件材质表

序号	零件名称	材质
		P	R
1	阀盖	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	垫片	PTEF、对位聚苯（PPL）
3	阀座	PTEF、对位聚苯（PPL）、尼龙
4	球体	1Cr18Ni9Ti
5	阀座	PTEF、对位聚苯（PPL）、尼龙
6	夹套阀体	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
7	螺栓	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	阀杆	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	垫片	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	填料	PTFE、PPL
11	衬套	PTFE复合轴承
12	弹垫	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
13	垫片	1Cr18Ni9Ti
14	螺母	1Cr18Ni9Ti
15	连接支架	1Cr18Ni9Ti
16	螺栓	1Cr18Ni9Ti
17	连接套	1Cr18Ni9Ti
18	气动装置	AT系列
19	位置指示器	塑料

注： 系列球阀主要零部件及密封圈的材质可根据实际工况条件或用户要求设计选用。

规格	外形尺寸							连接法兰尺寸						执行器型号
	d	L	L1	L2	L3	～H	H1	D	D1	D2	G	f	N-Md
DN15	15	35	141/159	71/83	150	177/208	15	95	65	46	1/2"	2	4-M12	AT050D/AT063S
DN20	20	42	141/159	71/83	160	182/213	20	105	75	56	1/2"	2	4-M12	AT050D/AT063S
DN25	25	48	141/211	71/95	190	187/230	20	115	85	65	1/2"	2	4-M12	AT050D/AT075S
DN32	29	55	159/211	83/95	210	223/243	25	140	100	76	1/2"	3	4-M16	AT063D/AT075S
DN40	38	65	211/248	95/107	230	231/261	30	150	110	84	1/2"	3	4-M16	AT075D/AT088S
DN50	46	75	248/269	107/123	250	258/293	30	165	125	99	1/2"	3	4-M16	AT088D/AT100S
DN65	62	95	248/315	107/141	270	273/298	45	185	145	118	1/2"	3	4-M16	AT088D/AT115S
DN80	76	118	269/345	123/152	300	303/325	50	200	160	132	1/2"	3	8-M16	AT100D/AT125S
DN100	92	140	245/409	152/172	340	333/390	70	220	180	156	1"	3	8-M16	AT125D/AT145S
DN125	110	200	409/438	172/187	360	380/468	80	250	210	184	1"	3	8-M16	AT145D/AT160S
DN150	145	225	438/550	187/215	420	432/520	95	285	240	211	1"	3	8-M20	AT160D/AT190S

注：连接法兰尺寸可根据ANSI、JIS标准或用户要求。
注：L1数据XXX/XXX分别是气动执行器双作用式/单作用式（弹簧复位）。
注：根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同，相关尺寸随之变化。
