智能电动球阀,防爆电动球阀电动执行机构是有自动调试,故障自诊断、自处理功能的智能型电动执行机构。机内自带伺服系统,无需外配伺服放大器的一体化产品,可直接接受计算机、调节器或操作器的4-20mAd.c.控制信号工作。
减速器采用蜗轮蜗杆传动机构，有低噪声、自锁性等特点；手操机构具有通电自动复位功能；整机有可靠的过热、过载和限位的保护，可确保产品的安全运行。
电动防爆球阀防爆为ExdⅡBT4、防护为IP67、可带现场控制装置。防爆型电动球阀主要特点为：不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。流向可任意，可调范围广，控制粘度，带有纤维和细颗粒的介质。产品外壳防护IEC IP67，NEMA 4和6 标准，户外使用性能。
产品按组合方式有二位和比例两个系列，并EXd II BT4防爆，可以满足各类角行程调节阀的配套。

智能电动球阀,防爆电动球阀采用一体化结构,与DTR电动执行机构相配,有输入控制信号（4~20mADC或1-5VDC）及单相电源即可控制运转，体积小、性能可靠、配套简单、流通能力、特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

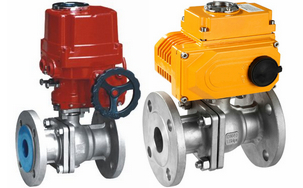

智能电动球阀,防爆电动球阀实物图片

（一）智能电动球阀主要技术参数：

①、结构形式：角型单座铸造阀

②、公称通径：20-300mm

③、公称压力： 1.6-6.4Mpa

④、连接形式：法兰式按JB78-59、JB79-59

⑤、材料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti

（二）ZDJR智能电动O型调节球阀阀内组件

①、阀芯形式：O型阀芯

②、流量特性：快开型

③、材 料： 1Cr18Ni9Ti 0Cr17Ni12Mo2衬PTFE
④、密封面材料：PTFE、PPL、硬密封。

（三）ZDJR智能电动O型调节球阀执行机构：

①、类型：可选PSQ、DTR和3810系列电子式角行程执行机构。防爆型选用3810系列。
②、技术参数和性能：请参阅相应执行机构与阀门定位器说明书。

技术参数和性能

电动执行器技术参数		电动球阀阀体参数
电源	AC110、220、380V/DC24、220V	公称通径	DN15～200mm
输出	50N·M～2000N·M	公称压力	PN1.6、2.5、4.0、6.4、10MPa
任选功能	开关型、触点型、开度信号、智能调节型	阀轴材质	碳钢、不锈钢
动作范围	0～90°±5°	阀体材质	碳钢、304/316/316L不锈钢
动作时间	15秒/30秒/60秒	球体材质	304/316/316L不锈钢
环境温度	-30°～60°	阀座密封	PTFE、PPL、金属密封
手动操作	附带手柄操作	温 度	PTFE≤180℃、PPL≤350℃、金属密封≤450℃
限 位	电气、机械二重限位	适用介质	水、石油、粘性流体、浆料、强氧化性介质等
防护	IP-67(防爆外壳:Exd Ⅱ BT4 Exd Ⅱ BT6)
输入信号	0-10，1-5VDC/4-20mA(智能调节型)	特 点	连线简单，结构紧凑、阻力小、动作稳定

智能电动球阀流量特性表：

公称通径（DN）	不同开度角下的Kv值
温度	10o	20o	30o	40o	50o	60o	70o	80o	90o
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	8/0	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100

智能电动球阀主要规格参数：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系数（Kv）	20	38	72	110	170	215	380	550	890	1400	2000	3580	5650	8100
可调动作范围	0-90o
允许压差△P	小于公称压力(1.6MPa)
泄漏量Q	按AP1598标准测试 无泄漏
环境温度℃	-20~60℃
基本误差	±2.5%
回差	±2.5%
死区	1%
可调范围	250：1							350：1
配用执行机构	PSQ101, 381RSA-05DTR-05					DTR-10 PSQ201, DTR-20381RSC-30				DTR-40381RSC-50		PSQ701DTR-60

智能电动球阀主要外形及连接尺寸：

公称通径DN	L	D	H	L1	D1	b	Z-?d	H1	L2
压力	1.6/2.5/4.0	1.6/2.5/4.0			1.6/2.5/4.0	1.6/2.5/4.0	1.6/2.5/4.0
15	130/130/130	95	275	157	65	14/16/16	4-14	48	208
20	140/140/140	105	280	157	75	14/16/16	4-14	53	208
25	150/150/150	115	287	157	85	14/16/16	4-14	58	208
32	165/165/180	135	384	208	100	16/18/18	4-18	68	208
40	180/180/200	145	312	208	110	16/18/18	4-18	73	208
50	200/200/220	160	325	208	125	16/20/20	4-18	80	208
65	220/220/250	180	335	256	145	18/22/22	4-18/8-18/8-18	90	256
80	250/250/280	195	365	256	160	20/22/22	8-18	98	256
100	280/280/320	215/230/230	400	256	180/190/190	20/24/24	8-18/8-23/8-23	120	256
125	320/320/400	245/270/270	420	256	210/220/220	24/28/30	8-23/8-25/8-25	140	256
150	360/360/400	280/300/300	440	256	240/250/250	24/28/30	8-23/8-25/8-25	167	256
200	400/400/550	335/360/375	470	256	295/310/320	26/34/38	12-23/12-25/12-30	210	256
250	630 750	405 470	545	380
300	750 870	460 530	580	380

智能电动球阀结构图：
