电动球阀,电动开关球阀体与执行机构的连接采用直连方式,电动执行机构无须配伺服放大器,输入220VAC电源即可控制运转。电动开关球阀是球阀与电动执行器通过机械的连接而成的，球阀的特性，阀门通过球体绕垂直于通道轴旋转90°来控制启闭的，在管道中主要取到了改变介质流动方向，切断，分配等作用，阀门在性能与控制介质，之前的用来做开关、切断阀，到现在的节流、控制流量等。常用的电动执行器有多回转式、单回转式、智能型、角行程执行器、直行程电动执行器、防爆执行器、执行器等，球阀主要有三通球阀、浮动式球阀、O型球阀、固定式球阀、V型球阀等。

电动开关球阀原理

电动球阀是通过球阀阀体结构为旋转90度的阀芯，电动执行器为输入0-10毫安的标准信号，接受工业自动化控制（DCS、PLC系统）仪表来源的电流信号或电压信号的输入输出，电机组带动齿轮涡轮蜗杆转角，以开关和调节阀门。主要还是靠电动执行器的电流量来调节操作的。采用一体化结构，以单相电源AC220V和直流电源24VDC即可控制运转。适用与切断、调节，阀门与执行器采用了采用直连的形式，对流体介质的流量、压力、温度、液位等参数的控制。

运用场合
不锈钢电动球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含纤维、小固体颗料等介质。广泛用于化工、石油、造纸、电站、冶金、轻工、制冷等工业领域。

产品选型
阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。

执行器参数：电源电压、控制方式、控制信号、作用方式等系列参数。

特点
启闭迅速、轻便、流体阻力小、结构简单、相对体积小、重量轻、便于维修、密封性能好、连线简单，结构紧凑、尺寸小、动作稳定可靠等特点。根据选用不用的型号的电动球阀在有所不同，比如V型具有调节的能，衬氟电动球阀具有耐耐腐蚀密封性等，客户需要根据自身的情况来选择适用的电动球阀。

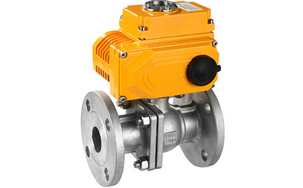

电动开关球阀,电动球阀实物图片

1.6MPa主要外形和连接尺寸

Q941F-16
通径DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in
15	1/2″	130	95	65	46	4-Φ14	14	2	190	196
20	3/4″	140	105	75	56	4-Φ14	16	2	195	196
25	1″	150	115	85	65	4-Φ14	16	2	210	196
32	1 1/4″	165	135	100	76	4-Φ18	18	3	220	196
40	1 1/2″	180	145	110	84	4-Φ18	18	3	230	196
50	2″	200	160	125	99	4-Φ18	20	3	265	196
65	2 1/2″	220	180	145	118	4-Φ18	20	3	300	255
80	3″	250	195	160	132	8-Φ18	20	3	325	255
100	4″	280	215	180	156	8-Φ18	22	3	350	255
125	5″	320	245	210	184	8-Φ18	22	3	375	255
150	6″	360	280	240	211	8-Φ22	24	3	420	255
200	8″	400	335	295	266	12-Φ22	24	3	460	255

2.5MPa主要外形和连接尺寸

Q941F-25
通径DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in
15	1/2″	130	95	65	46	4-Φ14	14	2	190	196
20	3/4″	140	105	75	56	4-Φ14	16	2	195	196
25	1″	150	115	85	64	4-Φ14	16	2	210	196
32	1 1/4″	165	135	100	76	4-Φ18	18	3	220	196
40	1 1/2″	180	145	110	84	4-Φ18	18	3	230	196
50	2″	200	160	125	99	4-Φ18	20	3	265	196
65	2 1/2″	220	180	145	118	4-Φ18	22	3	300	255
80	3″	250	195	160	132	8-Φ18	24	3	325	255
100	4″	280	235	190	156	8-Φ22	24	3	350	255
125	5″	320	270	220	184	8-Φ26	26	3	375	255
150	6″	360	300	250	211	8-Φ26	28	3	420	255
200	8″	400	360	310	274	12-Φ26	30	3	460	255

电动开关球阀尺寸图:
