微型电动球阀,小口径电动球阀外形美观,体积小巧,性能可靠,使用寿命长
微型电动球阀执行器采用全金属齿轮。多种控制方式,既可以接受远程阀门控制信号,又可以反馈到位信号给智能检测单元。外壳采用合金材料，外观小巧精致、美观耐用,传动机构。
电气限位和机械限位一体化设计,定位准确,执行器连转的可能.
执行器和阀门可以多角度装配,方便于对于空间的分配需求。
球阀采用浮动密封结构,无滴漏,适用于重污垢及长期无动作的场合。
在1～2Mpa水压下，工作电流仅仅为45～100mA(不同型号之间有差异)。

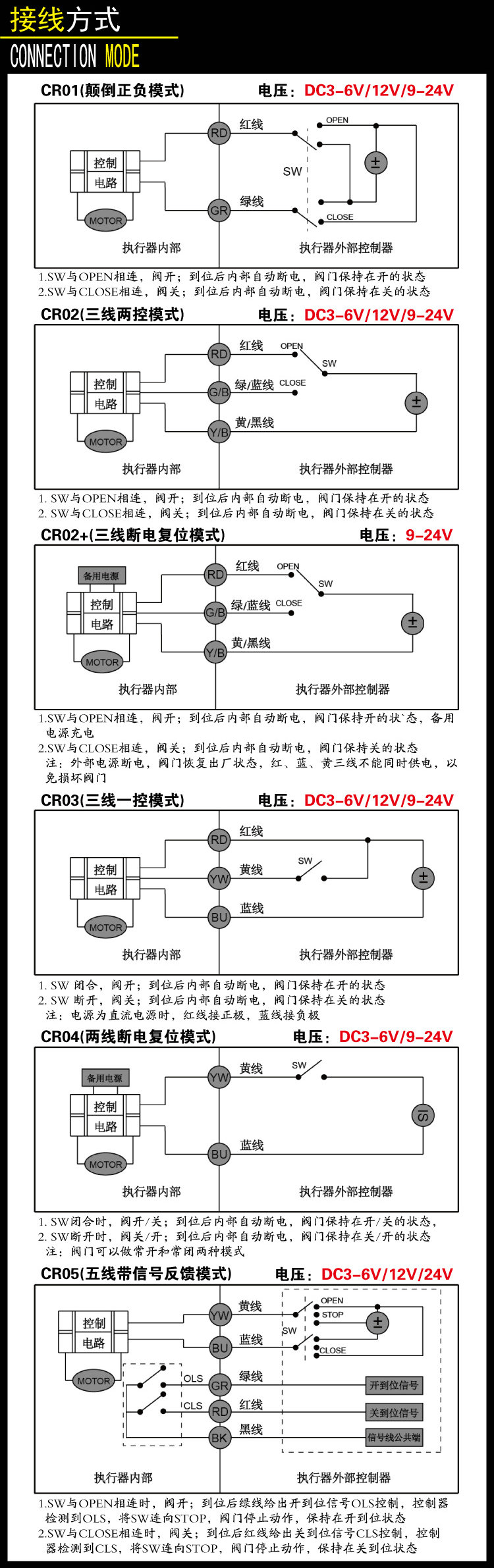

微型电动球阀接线方式说明：
1、控制接线方式-2线
说明：SW为双联开关，SW与OPEN相连，电动执行器正动作，阀开，到位后内部自动断
电，并保持在阀开的状态。SW与CLOSE相连，电动执行器负动作，阀关，到位后内部自
动断电，并保持在阀关的状态。执行器的动作为回转型(正反转)。
2、控制接线方式-3线
说明:SW与OPEN相连时,阀开,到位后内部自动短电,保持在阀开的状态;SW与CLOSE相连
时,阀关,到位后内部自动断电,保持在阀关的状态.执行器动作为回转型(正反转动作)。
3、控制接线方式-5线（外部断电）
说明:SW为双联开关,当SW与OPEN相连时,阀开,到位后绿线给出开到位信号OLS,控制器
在检测到OLS后,将SW连向STOP,阀门停止动作,保持在开到位的状态;当SW与CLOSE相连
时,阀关,到位后红线给出关到位信号CLS,控制器在检测到CLS后,将SW连向STOP,阀门
停止动作,保持在关到位的状态.执行器动作为回转型(正反转)。
4、宽电压接线方式-AC/DC9--24V
说明:SW与OPEN相连时,执行器正动作,阀开,到位后内部自动断电,并保持在阀开的状态;
SW与CLOSE相连时,执行器负动作,阀关,到位后内部自动断电,并保持在阀关的状态.执行
器动作为回转型(正反转).
5、快开快闭接线说明
说明:1、当SW闭合时,执行器正动作,阀开,到位后内部自动断电,保持在阀开的状态;
当SW断开时,执行器负动作,阀关,到位后内部自动断电,保持在阀关的状态.执行器动
作为回转型(正反转).2、POWER为执行器外接工作电源,电压范围为DC9～24V.其内部
采用法拉电容作为备用电源,安全可靠,充电时间快,可工作于开关频率比的场合。

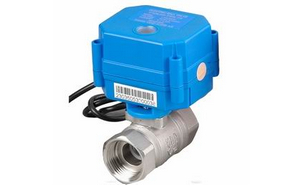

微型电动球阀实物图片：
微型电动球阀控制方式选型表：
|
2线 |
3线 |
5线(外部断电) |
AC220V5线 |
快开 |
断电复位 |
宽电压 |
开关指示 |
手动 |
20 |
DC3-5V |
DC3-5V |
DC3-5V |
× |
× |
× |
AC/DC9-24V |
× |
× |
20K |
DC3-5V |
DC3-5V |
DC3-5V |
× |
√ |
√ |
AC/DC9-24V |
√ |
× |
20S |
DC3-5V |
DC3-5V |
DC3-5V |
× |
DC3-6V |
√ |
AC/DC9-24V |
√ |
√ |
50 |
DC3-5V |
DC3-5V |
DC3-5V |
√ |
× |
√ |
AC/DC9-24V |
√ |
√ |
DC12V |
DC12V |
DC12V |
× |
DC24V |
DC24V |
DC24V |
× |
微型电动球阀产品相主要技术参数:
|
型号
|
额定电压
|
工作电流
|
输出
|
适配阀门口 径
|
开关 时间
|
控制
模式
|
防护
|
工作
压力
|
介质
温度
|
|
QDV-15N
|
DC3-6V
ADC9-24V
AC220V
ADC85-265V
|
Max80ma
|
Max-2NM
|
DN8-DN32
|
3-5s
|
CR01
CR02
CR03
CR04
CR05
|
IP65
|
1.0-2.0MPa
|
0-90度
|
|
QDV-15Q
|
Max80ma
|
Max-1.5NM
|
DN8-DN25
|
|
口方式
|
口径
|
Фd
|
L1
|
L2
|
L3
|
F
|
H1
|
H2
|
H3
|
b
|
Q1
|
Q2
|
|
d
|
d
|
|
双
内
螺
纹
|
DN8
|
8
|
11
|
11
|
47
|
21
|
12
|
18
|
50
|
52
|
68
|
62
|
|
DN10
|
8
|
11
|
11
|
47
|
21
|
12
|
18
|
50
|
52
|
68
|
62
|
|
DN15
|
15
|
11
|
11
|
53.5
|
27
|
16
|
22
|
50
|
52
|
68
|
62
|
|
DN20
|
15
|
10
|
10
|
62
|
30
|
16
|
22
|
50
|
52
|
68
|
62
|
|
DN25
|
20
|
16
|
18
|
73
|
38
|
22
|
25
|
50
|
52
|
68
|
62
|
|
一内
一外
|
DN20
|
15
|
18
|
10
|
65
|
30
|
16.5
|
21.5
|
50
|
52
|
68
|
62
|
|
DN25
|
20
|
14
|
15
|
91
|
38
|
20
|
25
|
50
|
52
|
68
|
62
|
|
DN32
|
20
|
16
|
16
|
79
|
46
|
23
|
28
|
50
|
52
|
68
|
68
|
|
全通径
|
DN15 |
-- |
|
DN20
|
|
DN25
DN32
|
DN40 |
DN50 |
|
重量
|
双内螺纹
|
一内一外
|
全通径
|
备注：
阀体材质为的黄铜阀重量
|
|
DN8
|
DN10
|
DN15
|
DN20
|
DN25
|
DN20
|
DN25
|
DN32
|
DN20
|
DN25
|
|
0.258
|
0.220
|
0.342
|
0.330
|
0.333
|
0.333
|
0.502
|
0.752
|
0.446
|
0.627
|
注明： Q1：表示阀门带转接板连接 Q2：表示阀体和执行器之间无转接板连接 (单位：mm 重量：kg)
