三偏心蝶阀,三偏心金属密封蝶阀的工作原理

典型的三偏心金属密封蝶阀，除阀杆和阀板有两个偏心外，阀板和阀座的密封面呈斜圆台形（这是所谓三偏心的第三个偏心）。阀门关闭时阀板由于偏心的缘故往前推，阀板和阀座在关闭过程中不产生摩擦，阀板直接压在阀座上，这样阀门的使用寿命；另外，由于这种阀门的密封圈（不论装在阀座上或阀板上）具有一定的弹性，而且弹性圈内的凸台与弹性圈之间有少量的间隙可使弹性圈稍有位移；在阀门关闭时，受关闭力的作用，弹性体密封圈能自动移至受力最均匀的位置；再加上弹性圈的少量变形，使阀座处的密封圈均匀受力，达到密封状态。被广泛用于介质温度≤425℃的冶金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

要耐高温、使用硬密封、但泄漏量大；要零泄漏、使用软密封、却不耐高温。又对蝶阀进行了第三次偏心。而所谓第三次偏心，就是密封副的形状不是正锥，而是斜锥。

三偏心蝶阀产品采用标准

结构形式	三偏心
设计依据	GB	API
驱动方式	手动、蜗轮蜗杆传动、手动、电动
设计标准	GB/T 12238	API609、MSS.SP-68
结构长度	GB/T12221	ASMEB16.10、API609、MSS.SP-6８
连接法兰	JB/T79 JB/T82、GN/T9115	ASME B16.5、ASME B16.47
试验和检验	JB/T 9092	API 1598

注：阀门连接法兰及对焊端尺寸可根据用户要求设计制造

主要零件材料

序号 NO.	材质	材质	序号 NO.	零件名称	材质
1	阀体	WCB、CF8、CF8M、 CF8C、CF3、CF3M	6	填料	柔性石墨
2	阀杆	1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti	7	填料压盖	WCB、CF8、CF8M
3	蝶板组合件	WC+f4、WCB+不锈钢复合件 WCB+F6、CF8、CF8M	8	支架	WCB、CF8、CF8M、CF3、CF3M
4	轴套	Cu、PTFE+不锈钢	9	蜗轮蜗杆装置
5	填料垫	2Cr13

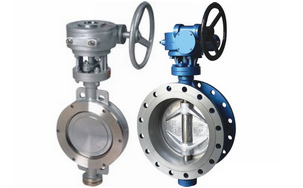

三偏心蝶阀实物图

型号		D373H/Y,D343H/Y	D373H/Y,D343H/Y	D373H/Y,D343H/Y
工作压力（MPa）		1.6
适用温度（℃）		≤425	≤200
适用介质		水、油或非腐蚀性介质	硝酸类介质	醋酸类介质
材料	阀体、蝶板	WCB	CF8/304	CF3M/316L
	阀杆	2Cr13	304	316L
	阀体密封面	堆焊507	－	－
	蝶板密封面	304+柔性石墨	304+PTFE	304+PTFE
	填料	柔性石墨	PTFE	PTFE

三偏心蝶阀,三偏心金属密封蝶阀相关尺寸图:

售后服务承诺

对于贵公司在雄工阀门订购阀门产品，我司在售后服务方面作如下承诺：

一、我公司对产品质量实行三包，即：包质、包换、保修；

二、合同签订后，保证保质、保量，按时交货；

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询，随时给予解答；

当接到用户反应质量问题的信函或电话后，保证24小时内作出答复解决问题。
