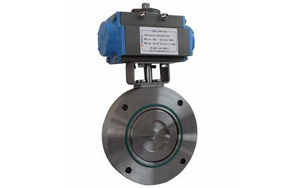

GIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动。高真空蝶阀用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。气动高真空蝶阀可选配反馈信号装置及电气阀门定位器。
气动高真空蝶阀主要零件材料
阀体、阀盖、阀杆：碳钢或不锈钢
密封圈：NBR、氟橡胶。
高真空气动蝶阀主要技术性能
适用范围： 105 ~1.3×10-4 Pa
阀门漏率： ≤1.3×10-4 Pa.L/S
适用温度： -25~+80℃(NBR)；-30~+150℃(氟橡胶)
安装方向： 任意
| 气动高真空蝶阀技术参数： |
| 适用范围(Pa) |
10(5)~1.3×10(-5 ) |
| 阀门漏率(Pa.L/S) |
≦1.3×10-6 |
| 介质温度（℃） |
-25~80(NBR)
-30~150(PTFE) |
| 安装位置 |
任意 |
| 法兰标准 |
JB919；GB6070 |
| 气源压力(Mpa) |
0.4~0.8 |
| 电源电压 |
标准出厂：AC220V/50Hz
特殊指定：AC220V；DC24V；DC12V |
| 信号反馈及防爆配件 |
标准出厂：AC220V/50Hz
特殊指定：限位信号反馈开关
隔爆信号反馈开关
防爆电磁阀线圈
智能型定位器(4~20mA) |
| 气缸可选 |
标准出厂：双作用式
特殊指定：单作用式；常开或常闭 |
|
|
| 气动高真空蝶阀主要材料表： |
| NO. |
PART NAME |
MATERIAL |
| 1 |
本体BODY |
A351 Gr.CF8 |
| 2 |
阀瓣/DISC |
A351 Gr.CF8 |
| 3 |
阀杆/STEM |
A351 Gr.CF8 |
| 4 |
阀座/TEFLON SEAT |
PTFE |
|
气动高真空蝶阀外形及连接尺寸(mm)(JB919)
