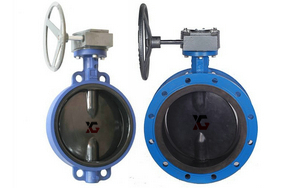

衬胶蝶阀,全衬胶蝶阀可配(电动,气动)执行器烟气脱硫系统需求产品。为适应石灰石桨液和石膏液体的腐蚀，阀板和阀杆采用了耐腐蚀合金，阀座采用耐磨的橡胶，适应液体中悬浮颗粒物对阀座的冲蚀。产品有高耐磨性和防腐性。该产品是用户要求，其有针对性与可靠性。

衬胶蝶阀,全衬胶蝶阀(电动,气动)特点
1、半轴设计使阀门仅有两部分与流体接触，即阀板和阀座。有效的防止腐蚀，增加了阀门使用寿命，并限度的加大了流量。
2、三重轴端密封有效地防止外泄漏。
3、光滑的阀板与阀座紧密配合有效防止内泄漏，并减小阀门扭矩。
4、可更换的阀座支撑圈避免橡胶阀座的膨胀和变形.并且使得阀座的更换更加简单。
5、橡胶阀座直接硫化在支撑环上，适合高流速和真空场合使用，并且使用寿命。
6、轴套采用自润滑轴承设计，有效地减少了磨擦，维护少，使用寿命长。
7、阀座和阀板可选择多种材料.使阀门可以适用多种不同介质。

主要技术参数

公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气动、电动。

主要零件材料

零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	不锈钢2507、1.4529、球铁衬胶及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

密封材料选用和适用温度

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶	天然橡胶
英语简称	CR	NBR	EPDM	PTFE	SI	VITON	NR
型号代号	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1
耐高温度	82℃	93℃	150℃	232℃	250℃	204℃	85℃
耐低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃
适用工作温度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃

衬胶蝶阀相关尺寸图:

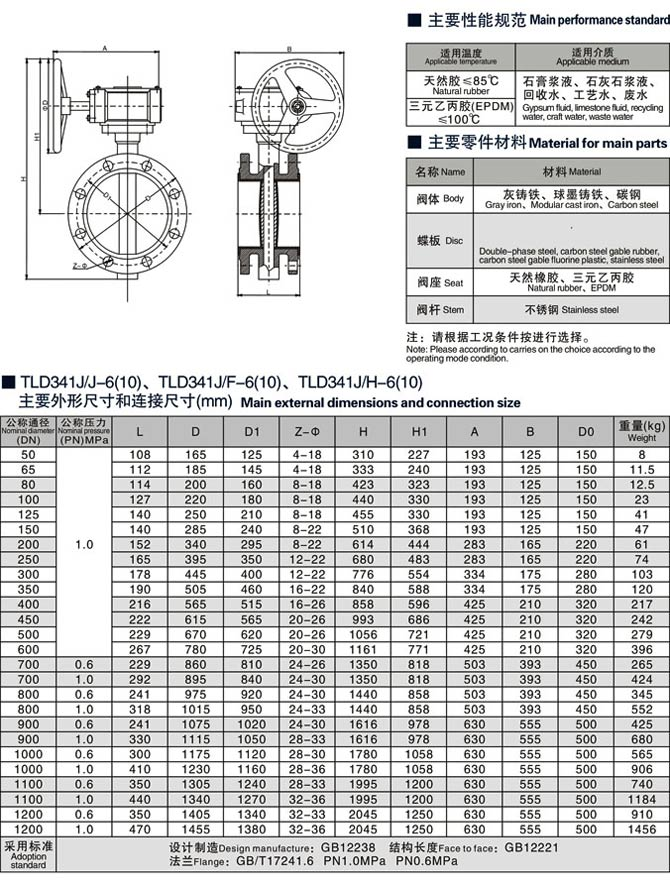

法兰式衬胶蝶阀相关尺寸图:
