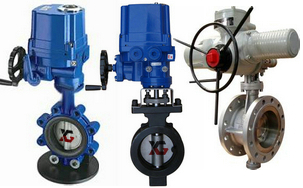

电动调节蝶阀,智能调节蝶阀采用一体化结构，有开关型和调节型两种。开关型用单相交流电源直接控制阀门开闭。调节型有内装阀门定位器、伺服放大器和外接伺服操作器等形式，采用输入控制信号（4-20mA DC）即可控制阀门运转。具有功能好，体积小，性能可靠等。配套简单，流通能力好，特别适合于介质是粘稠，含颗粒，纤维性质的场合。它可广泛应用于食品、环保、轻工、石油、化工、教学设备、造纸、电力等行业的工业过程自动控制系统中。

电动调节蝶阀特点：
1、功能强劲：智能型、比例式、开关式、各类信号输出型
2、体积小巧：体积仅相当于同类产品的35%左右
3、轻便 ：重量仅相当于同类产品的30%左右
4、性能可靠：轴承和电气元件等关键零部件采用国外产品
5、美观大方：铝合金压铸外壳、精细流畅、可减少电磁干扰
6、精密耐磨：蜗轮输出轴一体化特殊铜合金锻造、强度、耐磨性
7、回差极小：蜗轮输出轴一体化、避免了键联结的间隙、传动精度
8、安全保证：通过AC1500V耐压检测，特制线锁紧固电缆线、连线可靠
9、配套简单：采用单相电源、外接线路特别简单，也可做AC380V、直流电源
10、使用方便：免加油、免点检、防水防锈、任意角度安装
11、保护装置：双重限位、过热保护、过载保护
12、多种速度：全行程时间5秒、10秒、15秒、30秒、60秒、120秒
13、防腐防锈：支架、联轴器、螺钉均采用不锈钢
14、智能数控：数字设定、数字整定、自诊断、一机多能集成一体：智能控制模块高度集成于电动装置本体中，无须外接定位器等

技术参数及性能指标

公称通径DN(mm)	50～1200
公称压力	PN0.6、1.6、2.5MPa
连接形式	法兰式、对夹式
阀板形式	垂直板式
流量特性	近似快开型
动作范围	0～90°
泄露量	按GB/T4213-92，为Kv值的10-4，软密封：零泄漏
基本误差	±2.5%
回差	±2.5%
死区	1% (可调)
可调范围	50:1
配置执行机构	可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

执行器技术参数

执行器类别	系列执行器参数	系列执行器参数	系列执行器参数
电源电压	标准：220V AC单相?0?2 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保护装置	过热保护	过载保护	内置过热保护、过载保护
环境温度	-30°～60°	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP55	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	比例控制单元	电位计、比例控制单元
驱动电机	8W/E	AC可逆电机	鼠笼式异步电机
进线接口	PE1/2″进线线锁	2-PF 1/2″进线线锁	2个 PF 3/4”
壳体材料	铝合金	钢，铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力的特点
适用于动作频繁的调节回路，当接通持续率为25%时

零件材料

零件名称	材料名称
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	聚四氟乙烯、柔性石墨

性能规范

公称通径DN(mm)		DN50～1200
公称压力	PN(MPa)	0.6	1.0	1.6	2.5
试验压力	强度试验	0.9	1.5	2.4	3.75
	密封试验	0.66	1.1	1.76	2.75
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

设计标准

设计标准	GB/T2238-1989
法兰连接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度	GB/T12221-1989
压力试验	GB/T13927-2000；JB/T9092-1999
