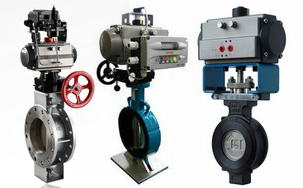

气动调节蝶阀,智能气动蝶阀用精度气动执行器与性能密封蝶阀阀体组成。气动调节蝶阀具有结构简单紧凑，加工方便，自清洗作用，阻力系数小，流通能力好。外加配阀门定位器，输入控制信号(4-20mADC)及0.4-0.7MPa的气源即可控制运转。气动调节蝶阀适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达零泄露），高温高压工况可选用三偏心硬密封阀体。气动调节蝶阀是自动化控制系统中调节流量和截断流体装置。因此气动调节蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
气动调节蝶阀,智能气动蝶阀产品特点
（1）简单、体积小、重量轻、流阻小、流量系数大，密封性能好。调节范围广。是自动化控制系统中仪表的执行单元。
（2）智能气动蝶阀采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变阀板的旋转角度(0-90°任意角度)，具有较好的调节控制流量等参数。
（3）气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积小，采用全密封防水设计防护等。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。
主要技术参数
| 公称通径 |
DN（mm） |
50～1200 |
| 公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
| 试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
| 密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
| 气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
| 适用介质 |
水、蒸气、油品、酸类腐蚀性等。 |
| 适用温度 |
碳钢 :-29℃～600℃ 不锈钢-40℃～600℃ |
气动调节蝶阀 主要零件材质
| 零件名称 |
材料 |
| 阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
| 蝶板 |
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
| 密封圈 |
不锈钢、聚内脂、抗磨材料 |
| 阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
| 填料 |
柔性石墨 |
气动调节蝶阀,智能气动蝶阀相关产品尺寸图:
